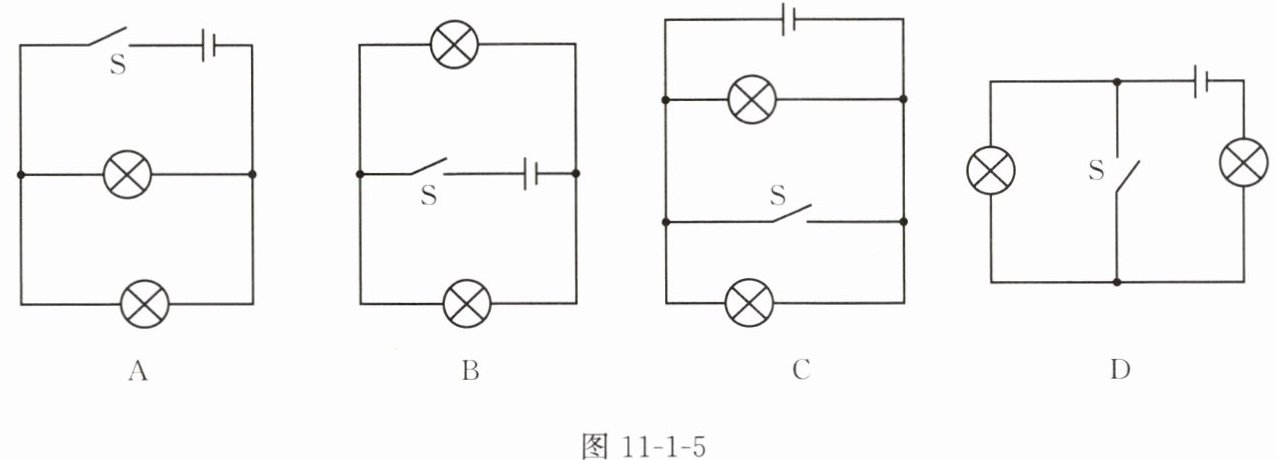

3. 如图 11 - 1 - 5 所示的电路中，小灯泡的规格都相同。开关 S 闭合后，只有一只小灯泡发光的电路是(D)。

答案： D

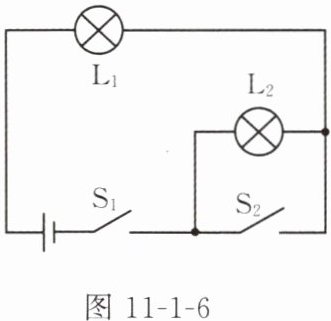

4. 如图 11 - 1 - 6 所示的电路中，同时闭合开关 S₁、S₂，则(B)。

A.L₁不能发光，L₂能发光
B.L₁能发光，L₂不能发光
C.L₁、L₂都能发光
D.L₁、L₂都不能发光

答案： B

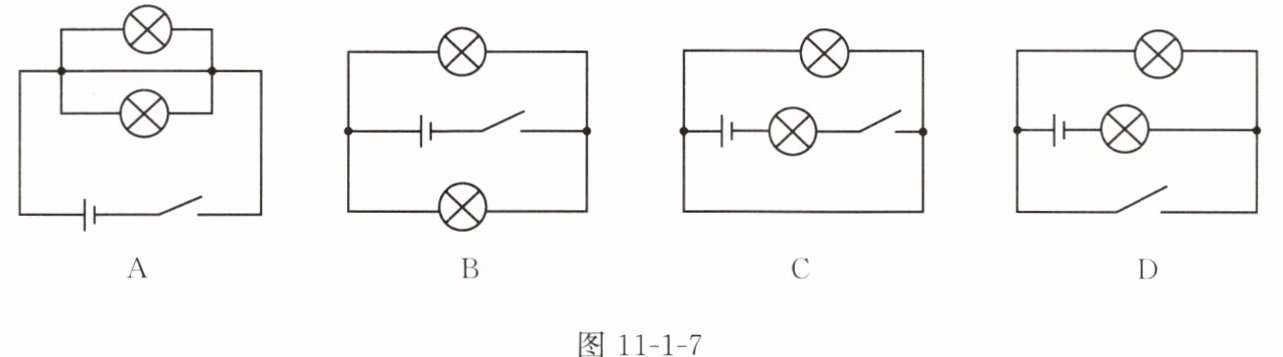

5. 实践课上，老师让同学们画出两个小灯泡连接在一个电路中并且都能正常发光的电路图，四位同学各自画出的电路图如图 11 - 1 - 7 所示，其中正确的是(B)。

答案： B

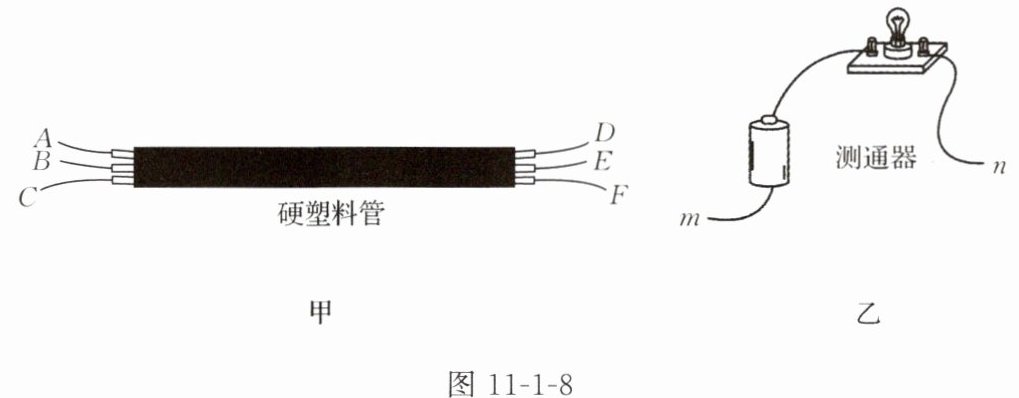

6. 如图 11 - 1 - 8 甲所示，一根电缆内穿有三根完全相同的电线，用如图 11 - 1 - 8 乙所示的测通器可辨别哪两个线头为同一根电线的两端。连接 A 和 C、将测通器的 m 接在 D 端，当 n 接 F 端时小灯泡发光，当 n 接 E 端时小灯泡不发光。由此可确定为同一导线两端的是(A)。


A.B 和 E
B.C 和 E
C.C 和 F
D.A 和 F

答案： A

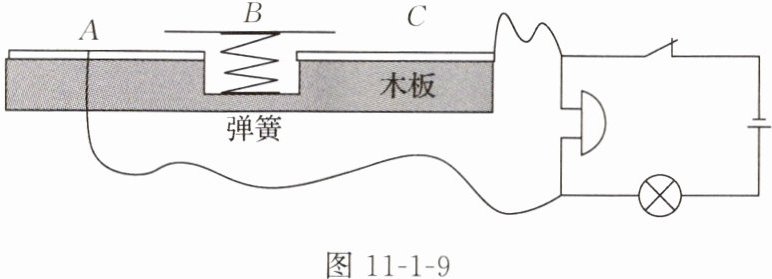

7. 图 11 - 1 - 9 是具有报警功能的文物展示台示意图，该展示台由木板、弹簧、金属片(A、B、C)和报警电路组成。当小偷把物品搬离展示台时，金属片 B 在弹簧弹力作用下与金属片 AC 分开，这时小灯泡亮，电铃响。

答案： 亮 响
