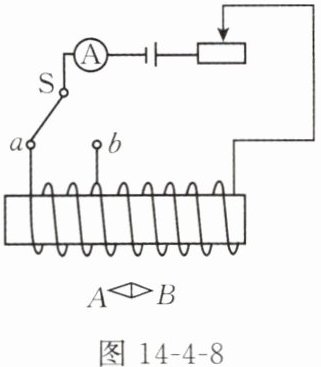

2. 对于如图 14 - 4 - 8 所示的电路，下列说法正确的是(A)。

A.开关 S 拨到 a 时，小磁针静止时 A 端为 S 极
B.开关 S 拨到 a 时，滑动变阻器的滑动头向右移动时，电磁铁的磁性增强
C.开关 S 由 a 拨到 b 时，电磁铁的磁极极性发生改变
D.开关 S 由 a 拨到 b 时，调节滑动变阻器，使电流表的示数不变，则电磁铁的磁性增强

答案： 2. A

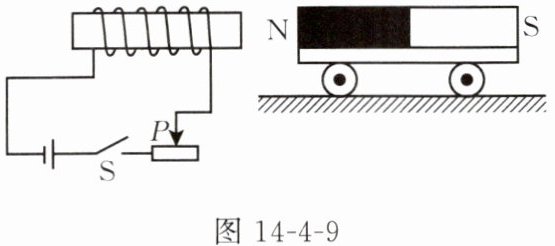

3. 如图 14 - 4 - 9 所示，静止于光滑水平面上的小车上放有一条形磁体，左侧有一电磁铁，闭合开关 S，下列判断正确的是(C)。

A.电磁铁的右端为 N 极；对调电源的正、负极，电磁铁的磁极极性改变
B.小车受到斥力而向右运动
C.只将滑动变阻器的滑动头 P 向右移动，电磁铁的磁性减弱
D.只将电源的正、负极对调，电磁铁的磁性增强

答案： 3. C

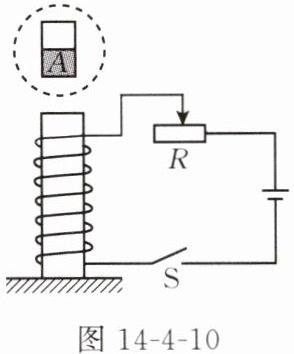

4. 物理课上老师展示了一款磁悬浮地球仪，接通电源，地球仪悬浮在空中。研究发现地球仪底部有一块磁体，底座内部有电磁铁。莉莉画出了如图 14 - 4 - 10 所示的电路原理图，下列判断不正确的是(D)。

A.图中用虚线代表的地球仪的 A 端是 S 极
B.底座通电后能产生磁场，利用了电流的磁效应
C.地球仪能够悬浮在空中，利用了同名磁极相互排斥
D.闭合开关 S 后向左移动滑动头，能增大地球仪的悬浮高度

答案： 4. D

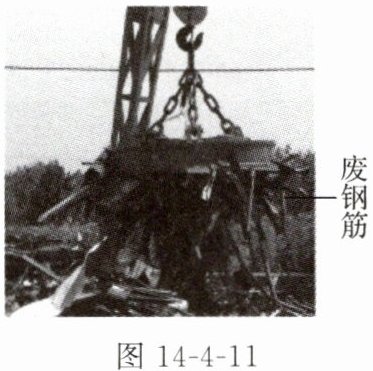

5. 工地上，一机车举着大铁砣在废墟上捡拾废钢筋，如图 14 - 4 - 11 所示。根据所学知识可判断出：大铁砣应是一块电磁铁，当大铁砣通电时在废墟上吸住废钢筋，然后举至运输车车厢上方断电放下废钢筋。

答案： 5. 电磁铁 通电 断电
