《2025年课内课外直通车九年级物理全一册北师大版》

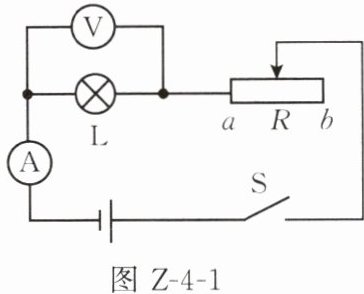

1. (多选)如图 Z-4-1 所示，电源电压保持不变，灯泡 L 的电阻保持不变。闭合开关 S，将滑动变阻器的滑动头由 b 端移到 a 端的过程中，下列判断正确的是(AD)。


A.灯泡 L 的亮度变大
B.电压表的示数变大，电流表的示数变小
C.电压表的示数与电流表的示数比值变小
D.电路的总功率变大

答案： AD

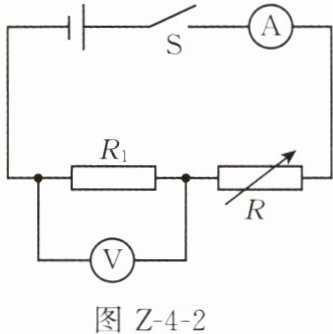

2. (多选)图 Z-4-2 是果农常用的糖度检测仪的原理图，电源电压保持不变，电阻 R 是甜敏电阻，其阻值随水果含糖量的升高而增大，$R_1$是定值电阻。用检测仪检测橙子含糖量，当橙子含糖量升高时，下列判断不正确的是(AD)。


A.电流表 A 的示数增大
B.电压表 V 的示数减小
C.电压表 V 的示数与电流表 A 的示数之比不变
D.定值电阻$R_1$的电功率变大

答案： AD

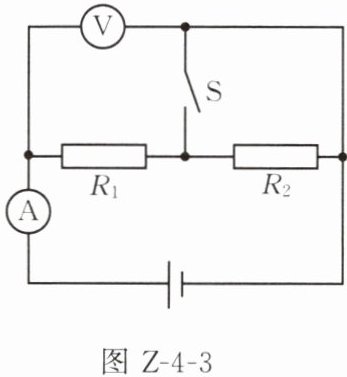

3. 如图 Z-4-3 所示，电源电压保持不变。在开关 S 由闭合到断开的过程中(B)。


A.电流表的示数不变
B.电压表的示数不变
C.定值电阻$R_1$的电功率变大
D.电压表的示数与电流表的示数之比变小

答案： B

4. 两个定值电阻并联在电压为 U 的电源两端，其电功率之比$P_1:P_2 = 9:25$。若将这两个定值电阻串联在同一电源两端，其电功率之比为(B)。

A.$9:25$
B.$25:9$
C.$5:3$
D.$3:5$

答案： B

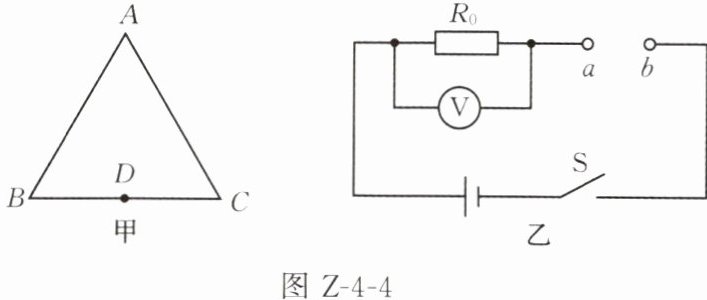

5. 图 Z-4-4 甲为用某电阻材料围成的边长为 12 cm 的等边三角形 ABC，D 为 BC 边的中点，该材料每 1 cm 的电阻为$1 \Omega$。图 Z-4-4 乙中电源电压恒为 U，$R_0$为定值电阻，a、b 两点为开放式接点。若将图 Z-4-4 甲中的 A、C 点分别接在图 Z-4-4 乙中的 a、b 两点(接 A、C 两点时三角形总电阻为$R_1$)，电压表的示数$U_1 = 2 V$；若将图 Z-4-4 甲中的 A、D 点接在图 Z-4-4 乙中的 a、b 两点(接 A、D 两点时三角形总电阻为$R_2$)，此时电压表的示数$U_2 = 1.8 V$。下列说法不正确的是(D)。


A.$R_1:R_2 = 8:9$
B.前后两次$R_0$的电功率之比为$100:81$
C.$R_0$的阻值为$1 \Omega$
D.电源电压$U = 15 V$

答案： D
