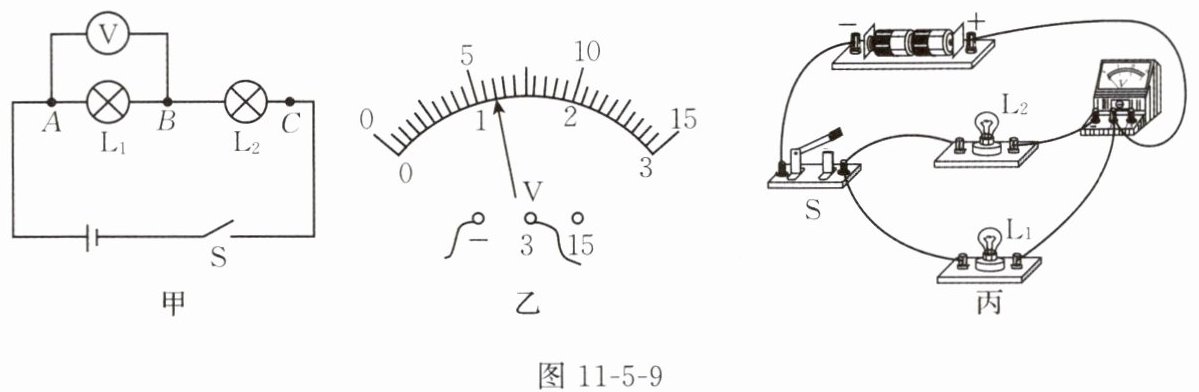

6. 小强选用两节新干电池、两个小灯泡、一个电压表，用如图 11 - 5 - 9 甲所示的电路探究串联电路中电压的特点。

(1)实验中应选用规格不同(选填“相同”或“不同”)的两个小灯泡。

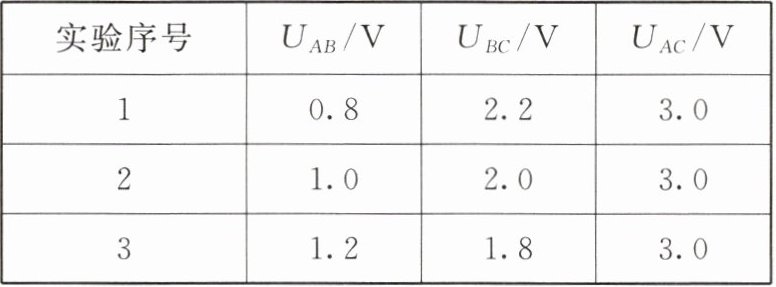

(2)用电压表分别测出 A 与 B、B 与 C、A 与 C 两点间的电压，记为$ U_{AB}、$$U_{BC}、$$U_{AC}，$将得到的数据记录在下表中。通过分析实验数据，最终得出结论：串联电路总电压等于各部分电路两端电压之和。

(3)小强进行多次实验的，主要目的是A(填选项字母)。
A. 寻找普遍规律
B. 减小实验误差
(4)某次测量 L₁ 两端的电压时，电压表的示数如图 11 - 5 - 9 乙所示，则此时 L₁ 两端的电压是1.2V。
(5)小强在测量了 L₁ 两端的电压后，断开开关，然后将电压表 B 端不动，A 端松开并接到 C 端，以便测量 L₂ 两端的电压。此做法存在的问题是电压表的正、负接线柱接反了。
(6)同桌的小刚按照图 11 - 5 - 9 甲连接的电路如图 11 - 5 - 9 丙所示，小强发现他接错了。请在需要改动的导线上画“×”，并用笔画线代替导线完成连接。

答案：

(1)不同
(2)总电压等于各部分电路两端电压之和
(3)A
(4)1.2
(5)电压表的正、负接线柱接反了

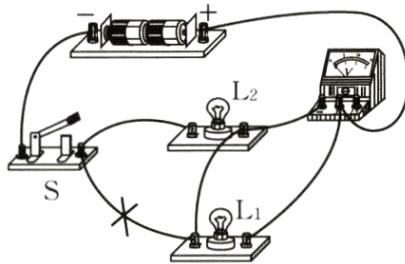

(6)如图所示
