《2025年课内课外直通车九年级物理全一册北师大版》

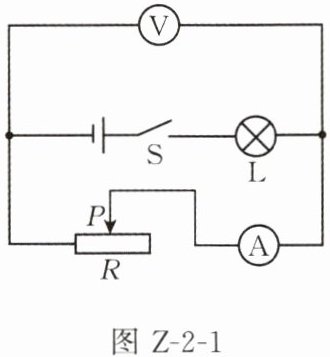

1. 如图 Z - 2 - 1 所示，电源电压和灯泡的电阻不变，闭合开关 S，将滑动变阻器的滑动头 P 向右移动时(D)。

A.电压表的示数变小，电流表的示数变小，灯泡变暗
B.电压表的示数变小，电流表的示数变大，灯泡变亮
C.电压表的示数变大，电流表的示数变大，灯泡变亮
D.电压表的示数变大，电流表的示数变小，灯泡变暗

答案： D

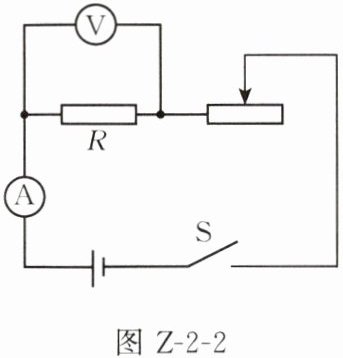

2. 如图 Z - 2 - 2 所示，电源电压保持不变，R 为定值电阻，当开关 S 闭合时，电路正常工作。当滑动变阻器的滑动头向左移动时，下列说法正确的是(D)。

A.滑动变阻器接入电路中的阻值变大
B.电压表的示数变小
C.电流表的示数不变
D.电压表和电流表的示数之比不变

答案： D

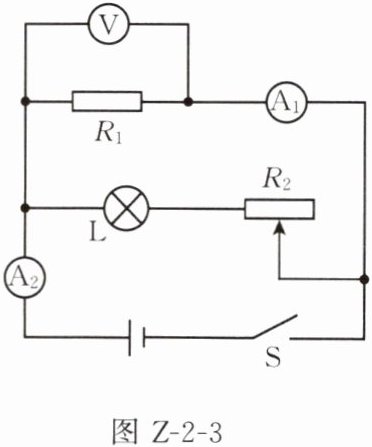

3. 如图 Z - 2 - 3 所示，电源电压不变，当开关 S 闭合且滑动变阻器的滑动头向左移动时，各电表示数的变化情况是(D)。

A.A₁ 的示数不变，A₂ 的示数变小，V 的示数变小
B.A₁ 的示数变大，A₂ 的示数变大，V 的示数不变
C.V 的示数与 A₁ 的示数的比值变大
D.V 的示数与 A₂ 的示数的比值变小

答案： D
