《2025年课内课外直通车九年级物理全一册北师大版》

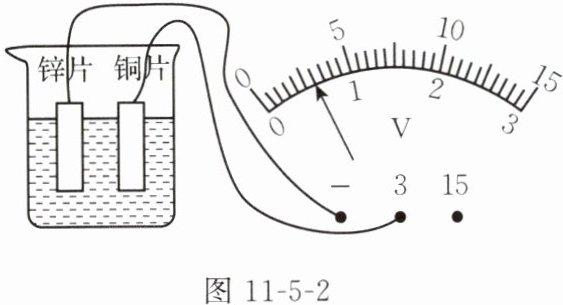

4. 如图 11 - 5 - 2 所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转情况可知：锌片是盐水电池的负极，盐水电池的电压为0.6V。

答案： 负 0.6

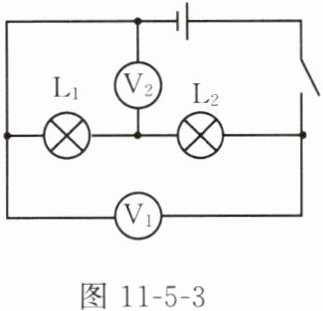

5. 如图 11 - 5 - 3 所示的电路中，闭合开关，电压表 V₁ 的示数为 6.0 V，电压表 V₂ 的示数为 3.6 V。下列说法不正确的是(C)。

A.电源电压为 6.0 V
B.L₂ 两端的电压为 2.4 V
C.将电压表 V₁ 换成电流表，则 L₁ 与 L₂ 并联
D.将电压表 V₂ 换成电流表，则 L₁ 不亮，L₂ 亮

答案： C

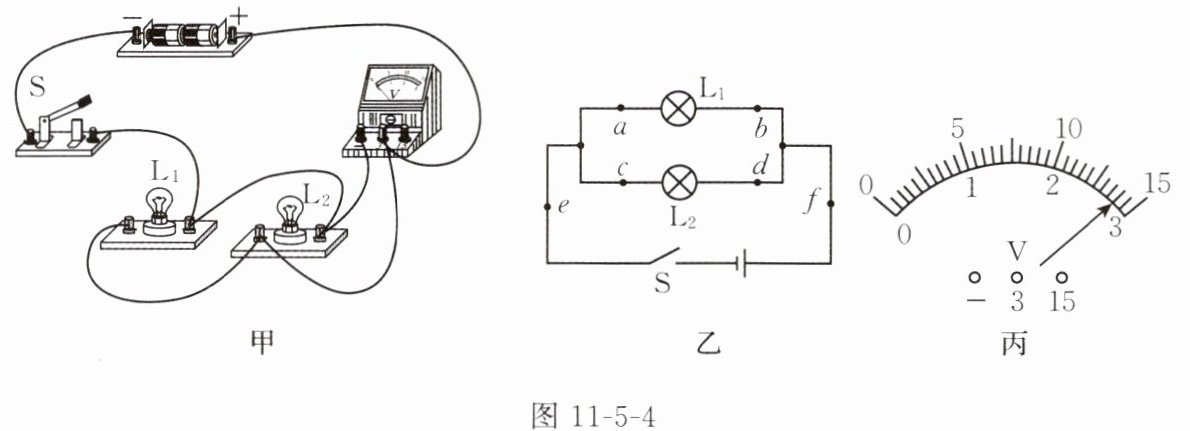

6. 如图 11 - 5 - 4 甲所示，在“探究并联电路中电压的特点”实验中，小南使用了两个相同的小灯泡。

(1)连接好电路后，闭合开关，小南发现 L₁ 亮、L₂ 不亮，她用手按一下 L₂，两灯都亮，松开手仍然是 L₁ 亮、L₂ 不亮，则故障可能是$L_{2}$ 接触不良。
(2)排除故障后，将图 11 - 5 - 4 甲中的实物电路转化成如图 11 - 5 - 4 乙所示的电路图，用电压表接在 a 和 b 两点之间时，闭合开关，电压表的示数如图 11 - 5 - 4 丙所示，为2.8V。
(3)依次将电压表接入电路中的 a 和 b、c 和 d、e 和 f 两点之间，小南发现电压表的示数相等。由此他得到结论：在并联电路中，各支路两端的电压相等。此结论不科学(选填“科学”或“不科学”)，接下来应该进行的操作是A(填选项字母)。
A. 更换不同规格的小灯泡，再次实验
B. 将 L₁、L₂ 的位置交换，再次实验
C. 保持电源、小灯泡不变，多测量几次电路中三处的电压
(4)小南发现家里客厅的灯 L₁ 比卧室的灯 L₂ 亮，两灯对应的电压 U₁ 和 U₂ 的大小关系是 U₁=(选填“＞”“＜”或“＝”)U₂。

答案：
(1)$L_{2}$ 接触不良
(2)2.8
(3)不科学 A
(4)=
