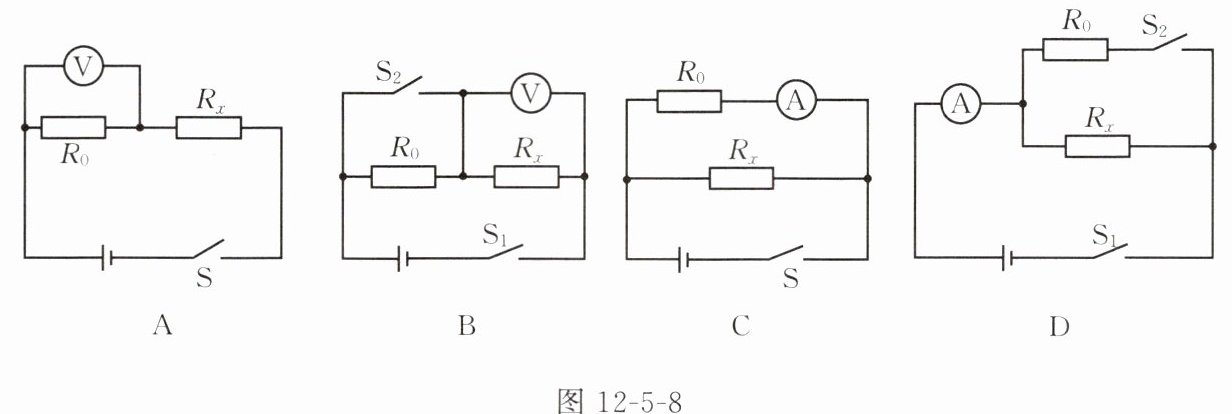

2. (多选)测电阻时，实验室提供的器材有：待测电阻$R_x$、阻值已知的定值电阻$R_0$、电表、开关、导线、电源(电压恒定，大小未知)。如果实验中只有一个电压表或只有一个电流表，则如图12-5-8所示的四种电路设计能测出$R_x$阻值的是(BD)。

图12-5-8

答案： BD

3. 在“测量定值电阻的阻值”实验中，电源电压$U$已知且保持不变，滑动变阻器的最大阻值为$R_0$。

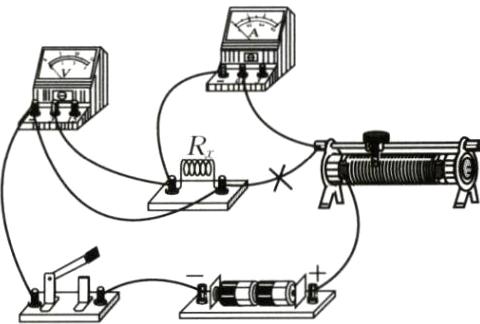

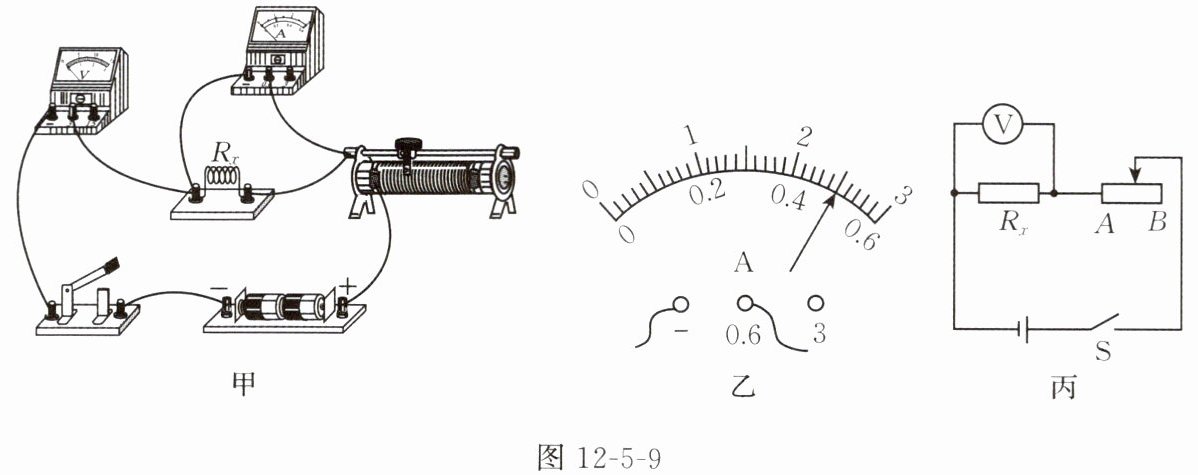

(1)图12-5-9甲是小伟连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线。

图12-5-9
(2)电路连接正确后，闭合开关，移动滑动变阻器的滑动头，当电压表的示数为$2.5\ \mathrm{V}$时，电流表的示数如图12-5-9乙所示，则被测电阻$R_x$的阻值是5$\Omega$。
(3)完成实验后，小伟想，假如没有电流表，应该也能测出被测电阻$R_x$的阻值，于是他设计了如图12-5-9丙所示的电路，请你帮助他将实验步骤补充完整。
①将滑动变阻器的滑动头置于阻值最大处，闭合开关，读出此时电压表的示数$U_x$；
②被测电阻$R_x =$$\frac{U_x}{U - U_x} \cdot R_0$(用已知量和所测物理量的符号表示)。

答案：

(1)如图所示
　　　　
(2)5
(3)①将滑动变阻器的滑动头置于阻值最大处，闭合开关，读出此时电压表的示数$U_x$
　②$\frac{U_x}{U - U_x} \cdot R_0$
