《2025年课内课外直通车九年级物理全一册北师大版》

1. 一般地，电路的组成部分包括电源、用电器、开关、导线等。

答案： 电源 用电器 开关

2. 从能量转化的角度来说，电源是把其他形式能转化为电能的装置，用电器是把电能转化为其他形式能的装置。

答案： 其他形式 电 电 其他形式

3. 电路的三种状态是通路、断路、短路。通路是指处处连通的电路。断路是指某处断开的电路。短路是指不经过用电器，直接用导线把电源两极连接起来的电路。发生短路时，可能会损坏电源，甚至引起火灾，因此，用电时一定要避免出现短路。

答案： 连通 断开 用电器

4. 用规定的符号表示电路中的元件，把这些符号用代表导线的线段连接起来，这种图叫作电路图。

答案： 电路图

1. 【安全健康】某小区发生一起火灾事故，起因是一业主将两轮电动车的锂电池放在家中充电，电池突然起火。锂电池在充电时相当于用电器(选填“电源”或“用电器”)，主要将电能转化为化学能，同时也产生内能，使温度升高，若散热不及时就容易引发火灾。

答案： 用电器 电 化学

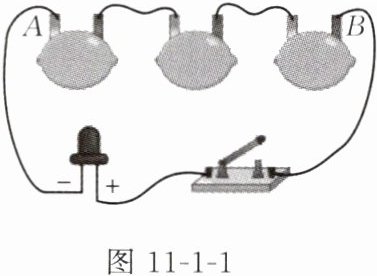

2. 小捷学习过电学知识后，通过查阅资料得知发光二极管是一种特殊的电子元件，它的两个引脚中较长的为正极，较短的为负极，当长脚与电源正极相连、短脚与电源负极相连时，发光二极管发光，反之不会发光。如图 11 - 1 - 1 所示，小捷将锌片和铜片平行插入一串水果中，再用导线将水果与开关和发光二极管连接，闭合开关后，发光二极管会发光。

(1)实验中，提供电能的装置是D(填选项字母)。
A. 发光二极管
B. 导线
C. 开关
D. 插入了锌片和铜片的水果
(2)图 11 - 1 - 1 中，A 端是电源的负(选填“正”或“负”)极。

答案：
(1)D
(2)负
