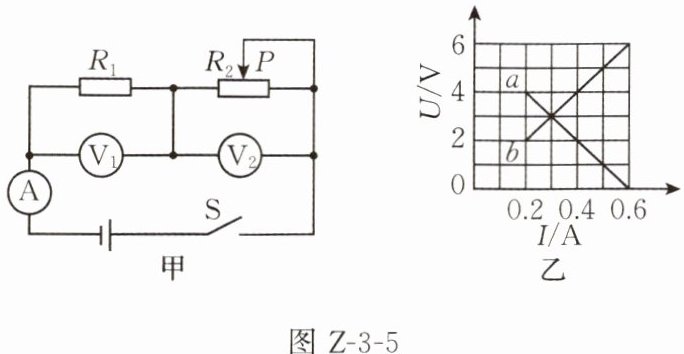

5. 如图 Z-3-5 甲所示，电源电压不变，$ R_1 $ 为定值电阻。闭合开关 $ S $，调节滑动变阻器 $ R_2 $，使其接入电路的阻值从最大到最小，两个电阻的 $ U - I $ 图像如图 Z-3-5 乙所示。下列判断正确的是(C)。


A.电流表 $ A $ 的示数逐渐变小
B.电源电压为 $ 8 V $
C.定值电阻 $ R_1 $ 的阻值为 $ 10 \Omega $
D.滑动变阻器 $ R_2 $ 的阻值变化范围为 $ 0 \sim 10 \Omega $

答案： C

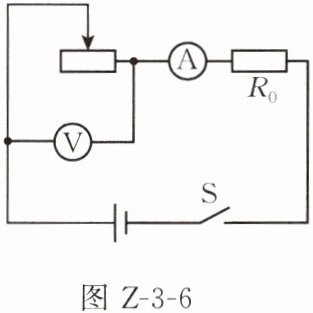

6. 小明连接了如图 Z-3-6 所示的电路做电学实验，电路中电流表的量程为 $ 0 \sim 0.6 A $，电压表的量程为 $ 0 \sim 3 V $，滑动变阻器的铭牌上标有“$ 50 \Omega \ 0.5 A $”的字样，定值电阻 $ R_0 $ 的阻值为 $ 10 \Omega $，电源电压为 $ 6 V $ 且保持不变。实验时操作正确并保证电路各元件安全，则在闭合开关后(D)。


A.滑动变阻器的滑动头向右移动时，电压表的示数变大
B.电流表的示数变化范围是 $ 0.1 \sim 0.6 A $
C.滑动变阻器的阻值变化范围是 $ 10 \sim 50 \Omega $
D.定值电阻 $ R_0 $ 两端电压的变化范围是 $ 3 \sim 5 V $

答案： D

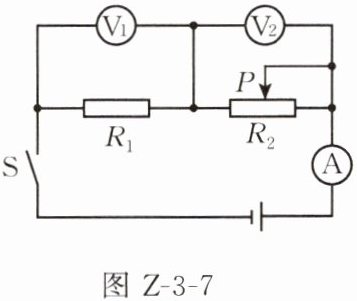

7. 如图 Z-3-7 所示，电源电压 $ U $ 恒定，定值电阻 $ R_1 $ 的阻值为 $ 5 \Omega $，滑动变阻器 $ R_2 $ 的铭牌上标有“$ 10 \Omega \ 2 A $”的字样，电流表的量程为 $ 0 \sim 0.6 A $，两个电压表的量程均为 $ 0 \sim 3 V $。在保证电路中各元件安全的条件下，移动滑动变阻器的滑动头 $ P $，发现两个电压表的示数变化范围均为 $ 1.5 \sim 3 V $。下列判断正确的是(B)。


A.电源电压 $ U $ 为 $ 6 V $
B.电流表的示数变化范围是 $ 0.3 \sim 0.6 A $
C.滑动变阻器 $ R_2 $ 的阻值变化范围是 $ 5 \sim 10 \Omega $
D.定值电阻 $ R_1 $ 两端的电压与通过的电流可能为 $ 1 V $、$ 0.2 A $

答案： B
