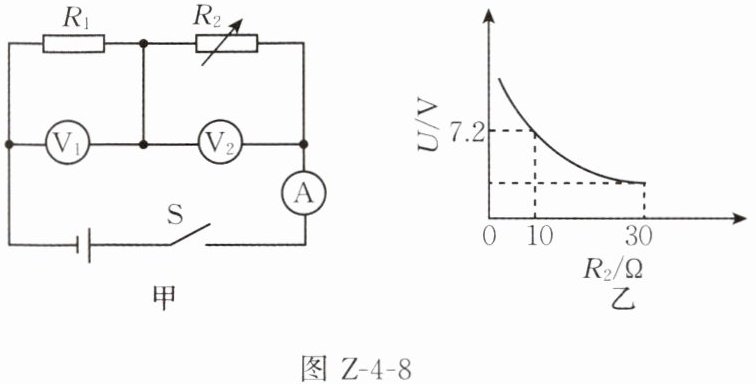

9. 某物理小组自制了一个标有“$30 \Omega 1 A$”的电阻箱$R_2$，利用该电阻箱连接了如图 Z-4-8 甲所示的电路，电源电压恒为 12 V，电流表的量程为$0\sim0.6 A$，两电压表的量程均为$0\sim15 V$。在保证电路安全的前提下，改变电阻箱$R_2$的阻值，并根据记录的某电压表示数绘制了如图 Z-4-8 乙所示的图像。下列说法(D)。

①图乙是电压表$V_1$的示数与$R_2$阻值的关系图像
②$R_1$的阻值为$15 \Omega$
③$R_2$的阻值调节范围是$5\sim30 \Omega$
④电路的最小总功率是 3.2 W

A.只有①③正确
B.只有①②正确
C.只有①②③正确
D.①②③④都正确

答案： D

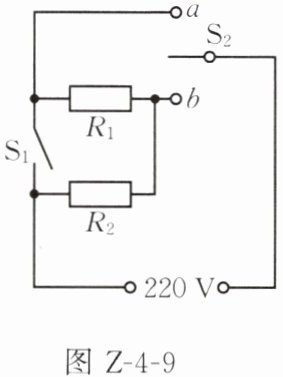

10. 现有一款全自动家用电炖锅，其内部简化原理图如图 Z-4-9 所示。它工作时有“大火”“小火”以及“保温”三个挡位，对应电路中的总电流分别为$I_1$、$I_2$以及$I_3$，且$I_1 ＞ I_2 ＞ I_3$。当开关$S_1$断开、$S_2$接 b 时，电路中的电流为 4 A；当开关$S_1$闭合，$S_2$接 b 时，电路中的电流为 5 A；做不到开关$S_1$闭合同时$S_2$接 a 的情况。下列说法正确的是(C)。


A.$R_2$的阻值为$220 \Omega$
B.$R_1$、$R_2$的阻值之比为$4:5$
C.开关$S_1$断开、$S_2$接 a 时，电炖锅处于“保温”挡
D.开关$S_1$闭合、$S_2$接 b 时，电炖锅处于“小火”挡

答案： C

11. 图 Z-4-10 为电烤炉的简化电路图，$R_1$、$R_2$均为电热丝，$R_1 = 44 \Omega$，$R_2 = 66 \Omega$。当开关$S_1$闭合、$S_2$处于不同状态时，电烤炉处于不同挡位。忽略温度对电热丝电阻的影响。下列说法正确的是(B)。


A.闭合开关$S_1$、$S_2$时，电烤炉处于低温挡状态
B.电烤炉分别处于高温挡与低温挡状态时，$R_1$两端的电压之比为$5:2$
C.电烤炉分别处于高温挡与低温挡状态时，电路在相同时间内消耗的电能之比为$3:2$
D.电烤炉处于低温挡状态时，$R_1$、$R_2$消耗的电功率之比为$3:2$

答案： B
