6. 图 14 - 4 - 12 是一个限流装置的示意图，其中 P 是电磁铁，S 是开关，Q 是衔铁，可绕 O 转动。当开关 S 闭合时，弹簧会(选填“会”或“不会”)产生弹力，电磁铁吸引(选填“吸引”或“不吸引”)衔铁。当电流过大时，它能自动切断电路。

答案： 6. 会 吸引

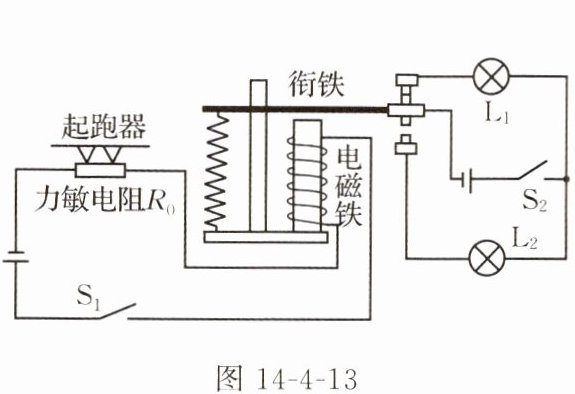

7. 图 14 - 4 - 13 是小彩设计的短跑比赛“抢跑判断器”，通电后，电磁铁的上端为N(选填“N”或“S”)极。当运动员蹲在起跑器上后，裁判员闭合开关 S₁、S₂，发令指示灯亮。运动员抢跑后，R₀ 所受的压力变小，电阻变大，电磁铁将衔铁释放，抢跑指示灯L₁(选填“L₁”或“L₂”)亮，则可判定该运动员抢跑。

答案： 7. N L₁

8. 小明去商场时发现能自动变速的电梯，图 14 - 4 - 14 为该电梯的简易控制电路，R 是一个力敏电阻，其阻值随所受压力的增大而减小。当有人站在电梯上时，电磁铁的磁性变强(选填“强”或“弱”)，电动机的电功率变大(选填“大”或“小”)。

答案： 8. 强 大

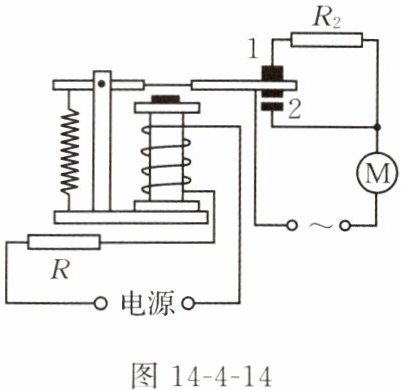

9. 如图 14 - 4 - 15 所示，R₀ 是一个光敏电阻，阻值随光照强度的增大而减小，R 是电阻箱(已调至合适阻值)，它们和电磁继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。给路灯供电的电源应接在a、b(选填“a、b”或“b、c”)之间。如果将电阻箱 R 的阻值调小一些，则路灯比原来迟一些(选填“早一些”或“迟一些”)亮。

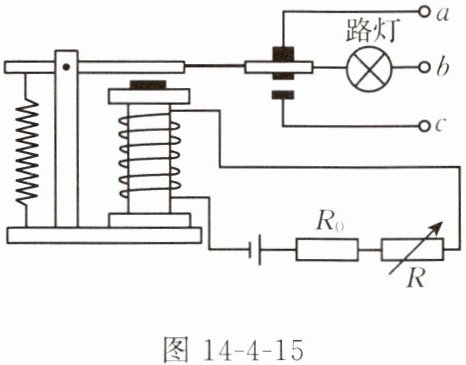

答案： 9. a、b 迟一些

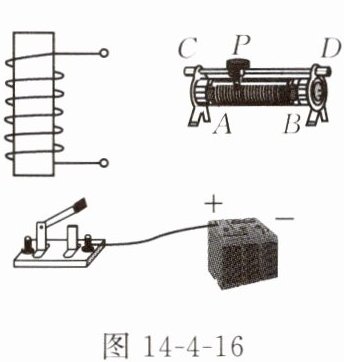

10. 如图 14 - 4 - 16 所示，请用笔画线代替导线将图中的实物连接起来。要求：闭合开关后，通电螺线管的上端为 N 极；当滑动变阻器的滑动头 P 向左移动时，通电螺线管的磁性增强。

答案：
10. 如图所示
　　　　　

11. 寒冬，为给小鸡提供温暖的环境，小明制作了恒温箱系统，原理如图 14 - 4 - 17 所示。控制电路由电磁继电器、滑动变阻器 R₁、热敏电阻 R₂(安装在恒温箱内，其阻值随温度的升高而显著减小)、低压电源等组成。加热电路由电源、电热丝 R₃ 和 R₄ 等组成。调好滑动变阻器 R₁ 的阻值，闭合开关 S₁、S₂，箱内温度升高到设定值后即在小范围内波动，且降温时降得比较平缓。

(1)通电后，电磁铁的上端是N极。温度升高时，电磁铁的磁性增强。
(2)R₃ 的阻值小于(选填“大于”或“小于”)R₄ 的阻值。
(3)将 R₁ 的阻值稍微调小一些，恒温箱控制的温度将降低(选填“升高”或“降低”)。

答案： 11.
(1)N 增强
(2)小于
(3)降低
