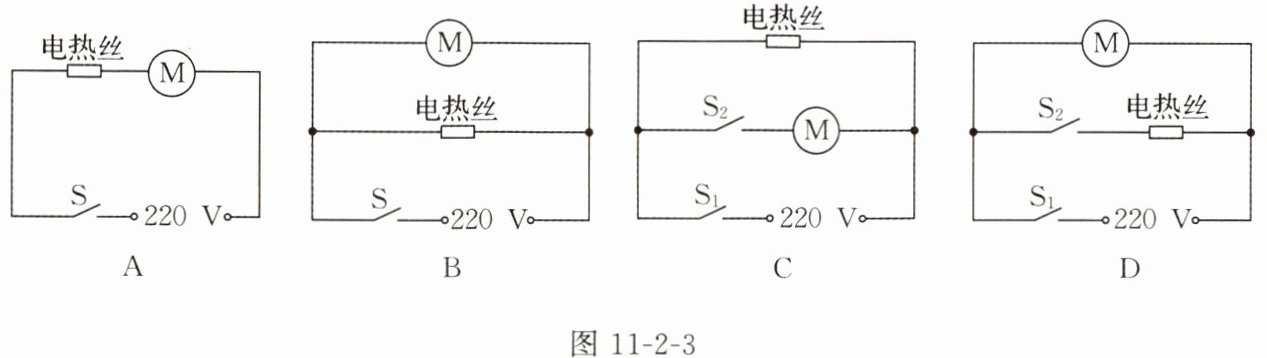

3. 家用电吹风机由电动机和电热丝等组成，当只有开关 $ S_1 $ 闭合时，可以吹冷风；当开关 $ S_1 $、$ S_2 $ 都闭合时，可以吹热风。如图 11 - 2 - 3 所示的电路图中符合要求的是(D)。

答案： D

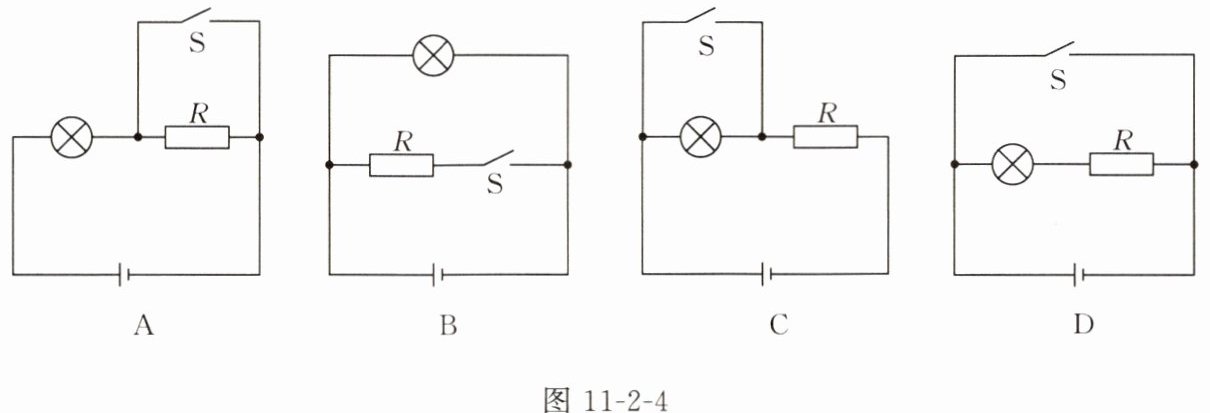

4. 为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。图 11 - 2 - 4 中符合上述要求的电路图是(C)。

答案： C

1. (多选)随着人们生活水平的提高，家庭中的用电器越来越多。下列说法正确的是(ABD)。

A.用三合一数据线给三部手机同时充电时，三个插头之间是并联的
B.任意取下一个彩灯后整串彩灯都会熄灭，每个彩灯之间是串联的
C.用一个开关能同时控制餐厅里三盏灯的通断，三盏灯之间是串联的
D.写作业时照明用的台灯有一个开关控制它的通断，灯和开关是串联的

答案： ABD

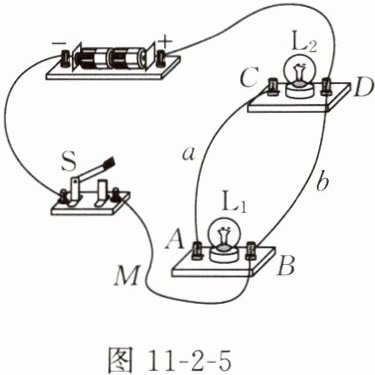

2. 关于如图 11 - 2 - 5 所示的电路，下列说法正确的是(B)。

A.开关 $ S $ 闭合后，$ L_1 $、$ L_2 $ 串联且都能发光
B.开关 $ S $ 闭合后，电路将发生短路
C.要使 $ L_1 $、$ L_2 $ 串联，可去掉导线 $ a $
D.若将导线 $ M $ 从接线柱 $ B $ 改接到接线柱 $ A $ 上，则开关 $ S $ 闭合后电路将发生短路

答案： B
