《2025年课内课外直通车九年级物理全一册北师大版》

8. 小明安装了如图 14 - 5 - 11 所示的实验装置。
(1)这套装置可用来研究C。
A. 奥斯特实验
B. 电流的热效应
C. 磁场对通电导体的作用
(2)实验中把导体棒 ab 放在磁场里，接通电源，让电流通过导体棒 ab，会观察到导体棒 ab 向右运动。如果把电源的正、负极对调后接入电路，那么会观察到导体棒 ab 向左(选填“左”或“右”)运动；如果再把蹄形磁体的上、下磁极也调换，那么会观察到导体棒 ab 向右(选填“左”或“右”)运动。

答案：
(1)C
(2)左 右

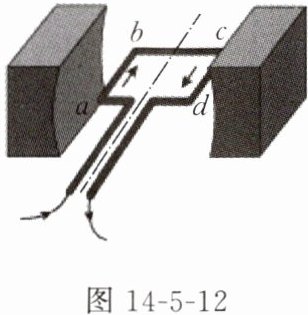

9. (1)如图 14 - 5 - 12 所示，磁体间磁场的磁感线方向都是从磁体 N 极水平指向 S 极，且线圈所处的空间磁场强弱是恒定的。通电后，若 cd 段导线受到的力的方向为竖直向下，则 ab 段导线受到的力的方向为竖直向上，这两个力不是(选填“是”或“不是”)平衡力，理由是两个力不在同一直线上。

(2)小明自制了一个电动机，将线圈漆包线两端的漆全部刮去后，用导电支架托住，放入磁场中。闭合开关，发现线圈不能持续转动，只能在平衡位置附近摆动。线圈处于平衡位置时，线圈平面与磁感线垂直(选填“平行”或“垂直”)。为了使线圈能持续转动，刮漆方法可以是BC(填选项字母)。
A. 两侧全刮
B. 一侧全刮，另一侧刮半周
C. 两侧均刮上半周
D. 一侧刮上半周，一侧刮下半周

答案：
(1)竖直向上 不是 两个力不在同一直线上
(2)垂直 BC
