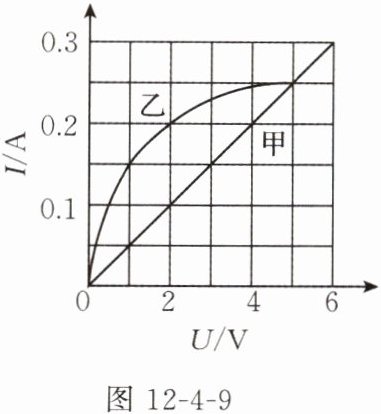

1. (多选)图12-4-9是电阻甲和乙的$I-U$图像，下列判断正确的是(ACD)。

A.甲的阻值是$20\ {\Omega}$
B.甲的阻值大于乙的阻值
C.甲、乙串联，乙两端的电压为$1\ {V}$时，甲两端的电压为$3\ {V}$
D.甲、乙并联，通过甲的电流为$0.1\ {A}$时，通过乙的电流为$0.2\ {A}$

答案： ACD

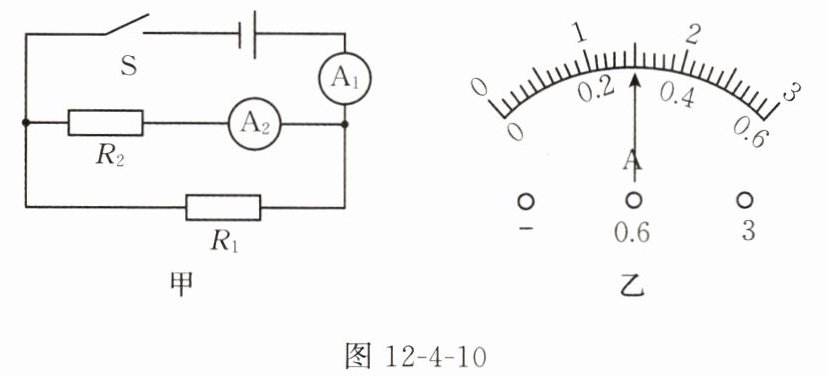

2. 如图12-4-10甲所示，定值电阻$R_{2}$的阻值为$40\ {\Omega}$，闭合开关$S$，电流表$A_{1}$、$A_{2}$的指针偏转情况均如图12-4-10乙所示，则定值电阻$R_{1}$的阻值为10$\Omega$。

答案： 10

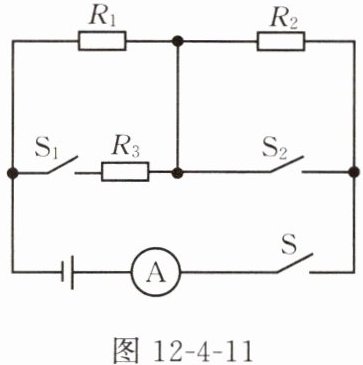

3. 如图12-4-11所示，电源电压恒定，定值电阻$R_{1}$的阻值为$20\ {\Omega}$，定值电阻$R_{2}$的阻值为$10\ {\Omega}$。当开关$S$闭合、$S_{1}$和$S_{2}$断开时，电流表的示数为$0.5\ {A}$，则电源电压是15 V，$R_{1}$两端的电压是10 V。当开关$S$、$S_{1}$、$S_{2}$都闭合时，电流表的示数为$0.9\ {A}$，则定值电阻$R_{3}$的阻值是100 Ω。

答案： 15 V 10 V 100 Ω

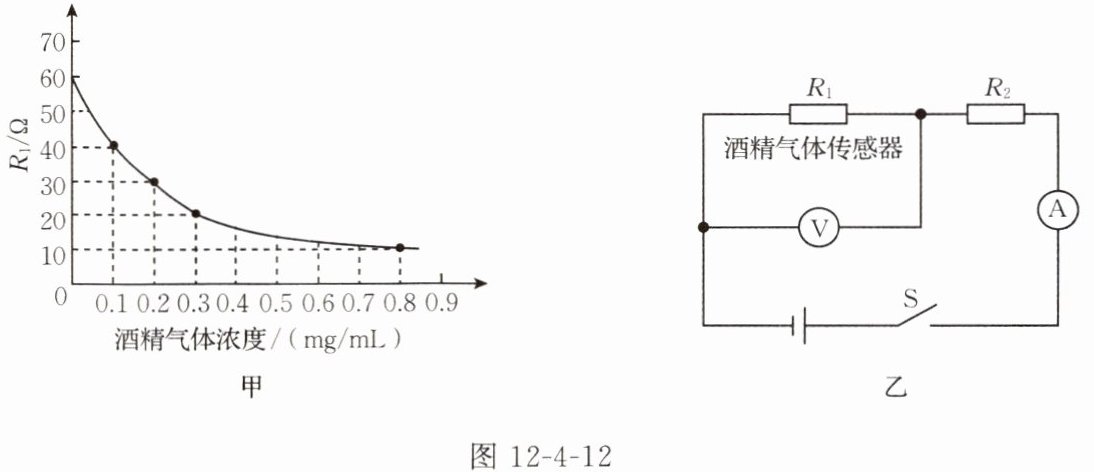

4. 有一种由酒精气体传感器制成的呼气酒精测试仪，当它接触的酒精气体浓度增加时它的阻值降低（如图12-4-12甲所示），当酒精气体的浓度为$0$时，其阻值为$60\ {\Omega}$。将其接入如图12-4-12乙所示的工作电路中，电源电压恒为$12\ {V}$，定值电阻$R_{2}=20\ {\Omega}$。
（1）当被检测的酒精气体浓度为$0$时，电压表的示数是多少？
（2）当电流表的示数为$0.2\ {A}$时，请计算被检测的酒精气体浓度。

答案：
(1)9 V
(2)0.1 mg/mL
