《2025年阳光学业评价九年级物理上册人教版》

【活动二】了解保险丝、空气开关的作用。
1. 一般家庭电路中干路的电流是否比前面实验中干路的电流大？
请通过完成下面的计算对上述问题做出判断。
(1) 炎热的夏天,小明家部分用电器同时工作,他用电力节能监测仪测出每台用电器工作时的电流如下表,请计算出此时小明家的电路中通过干路的电流至少有多大？
|用电器|工作电流/A|
|客厅的柜式空调一台|17|
|厨房的电饭煲一台|2.3|

19.3 A
(2) 此时小明家干路中电流至少是图 19 - 3 - 1 所示的电路同时闭合开关 $ S_1 $、$ S_2 $ 时干路中电流的多少倍？
略
2. 如图 19 - 3 - 2 所示,插头电源线内的相线、中性线之间的绝缘层损坏,相线、中性线的金属芯直接接触到一起,是否会导致家庭电路中通过干路的电流变大？为什么？

是，相线、中性线的金属芯直接接触到一起，电路发生短路，会导致通过干路的电流变大。
3. 为了防止电路中电流过大,电路中需要接入能自动断开电路的装置。
(1) 保险丝。
在家庭电路中,当通过干路导线的电流过大后,接入干路的保险丝会熔断,从而断开电路,起到保护线路的作用。
利用模拟家庭电路板演示保险丝的工作过程：

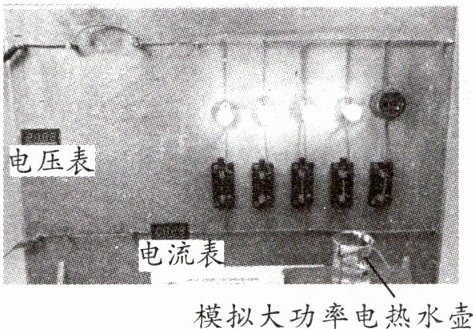

①如图 19 - 3 - 3 所示,将一段额定电流为 3 A 的铅锑合金保险丝接入电路中,所有灯泡同时工作,记录电流表的示数为略A,观察保险丝是否熔断。
②将一段金属线圈浸没在烧杯内的水中,用来模拟大功率电热水壶,将金属线圈接入电路后,观察保险丝是否熔断。
是
现在的家庭电路中普遍使用空气开关保护电路,替代了保险丝。
(2) 空气开关。

利用模拟家庭电路板演示空气开关的工作过程：

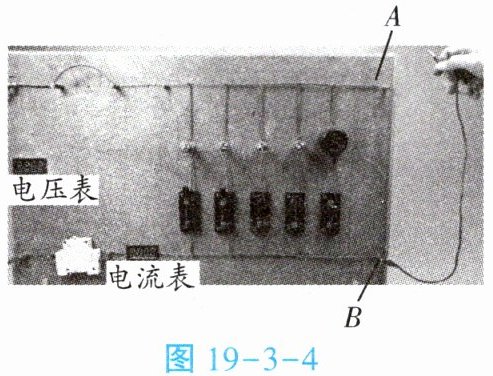

①如图 19 - 3 - 4 所示,将额定电流为 1 A 的空气开关接入电路,两盏灯泡同时工作,记录电流表的示数为略A,观察空气开关是否跳闸。
是
②用导线直接将电路板中 $ A $、$ B $ 两点连接起来,电路是否发生短路？观察空气开关是否跳闸。
电路发生短路。空气开关跳闸。
③利用模拟家庭电路板演示：空气开关跳闸后能否直接合闸？如何才能合闸？
不能，排除短路故障后空气开关才能合闸。
归纳：家庭电路中电流过大的原因：用电器的总功率过大或发生短路。家庭电路中电流过大时,保险丝和空气开关起到自动切断电路的作用。

答案： 1.
(1)19.3 A
(2)略 2. 是，相线、中性线的金属芯直接接触到一起，电路发生短路，会导致通过干路的电流变大。 3.
(1)①略 ②是
(2)①略 是 ②电路发生短路。空气开关跳闸。 ③不能，排除短路故障后空气开关才能合闸。
