《2025年阳光学业评价九年级物理上册人教版》

【活动二】 讨论。
1. 想想议议：
(1) 从闭合回路角度分析,串联电路中的电流规律。
串联电路的所有用电器都在同一条回路上，所以串联电路中电流处处相等。
(2) 根据串联电路中的电流规律分析,电流表为什么要与被测用电器串联？
电流表要与被测用电器串联，是因为串联电路电流处处相等，能保证通过电流表的电流大小与通过被测用电器的电流大小相同，从而只需读取电流表的示数就能判定通过被测用电器的电流大小。

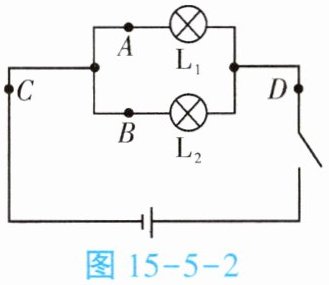

2. 推导：并联电路(如图 15 - 5 - 2 所示)中的干路电流与各支路电流的关系。

(1) 在电路图中标出干路与支路；
(2) 同一条闭合回路上的电流处处相等。分析电路图中的两条闭合回路,猜测干路电流与各支路电流的关系可能是 并联电路中，干路电流等于各支路电流之和。

答案： 1.
(1)串联电路的所有用电器都在同一条回路上，所以串联电路中电流处处相等。
(2)电流表要与被测用电器串联，是因为串联电路电流处处相等，能保证通过电流表的电流大小与通过被测用电器的电流大小相同，从而只需读取电流表的示数就能判定通过被测用电器的电流大小。 2.
(2)并联电路中，干路电流等于各支路电流之和

【活动三】 验证并联电路中,干路电流等于各支路电流之和。
1. 实验电路图。(提示：参考图 15 - 5 - 2)

2. 实验器材：干电池两节、小灯泡两个、电流表一个、开关一个、导线若干。

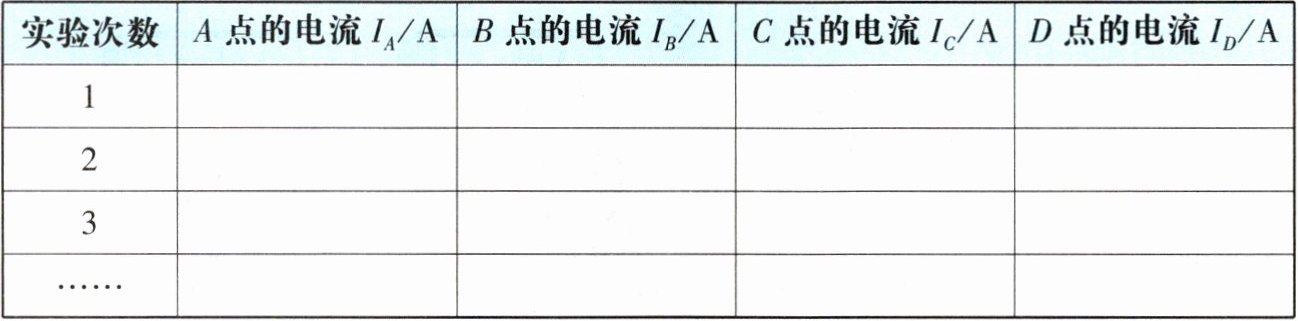

3. 数据记录：
|实验次数|A 点的电流 $ I_A/A $|B 点的电流 $ I_B/A $|C 点的电流 $ I_C/A $|D 点的电流 $ I_D/A $|
|1| | | | |
|2| | | | |
|3| | | | |
……|| | | | |

4. 分析实验数据：
(1) 并联电路中,不同位置的干路电流是否相等？数据有无偏差？
(2) 并联电路中,干路电流是否等于各支路电流之和？数据有无偏差？若有偏差,为什么？(注：偏差原因不要求掌握,请有兴趣的同学自行查找。)
归纳：串联电路中的电流处处相等。并联电路干路中的电流等于各支路中的电流之和。

答案： 2. 干电池两节、小灯泡两个、电流表一个、开关一个、导线若干 4.
(1)不同位置的干路电流相等，数据基本无偏差。
(2)并联电路中，干路电流等于各支路电流之和;数据有偏差。(数据有偏差的原因略)
