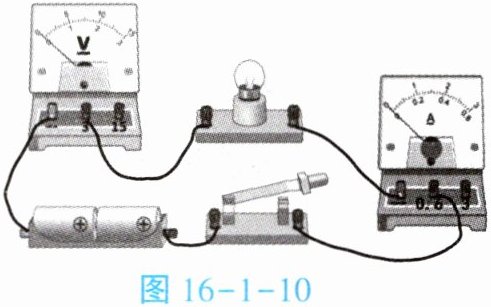

4. (1)为了测量通过小灯泡的电流和小灯泡两端的电压,小明按图 16 - 1 - 10 连接实验电路,在所有元器件均完好的情况下,闭合开关,电流表没有示数(选填“有示数”或“没有示数”),灯泡 $ L $不亮(选填“亮”或“不亮”),电压表有示数(选填“有示数”或“没有示数”)。

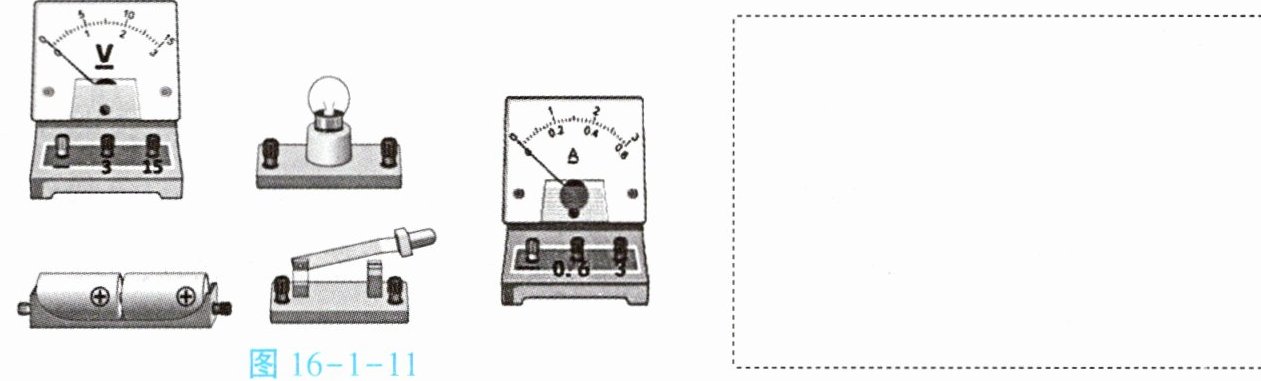

(2)①小明发现按图 16 - 1 - 10 连接实验电路不能正确测量通过小灯泡的电流和小灯泡两端的电压,请你在图 16 - 1 - 11 中连接正确的电路,并在下面虚线框中画出对应的电路图。

②正确连接电路后,小明发现闭合开关,小灯泡不亮,电流表没有示数,电压表示数接近电源电压,电路故障的原因可能是小灯泡断路或接触不良。
(提示：电压表并联在电路两点之间,若电压表的示数接近电源电压,则这两点之间的电路断路或接触不良；若电压表的示数为零,则这两点之间的电路被短路)

答案：
(1)没有示数 不亮 有示数
(2)①如答图16−8所示 ②小灯泡断路或接触不良
