【活动二】探究串联电池组两端电压与每节电池两端电压的关系。
1. 在下面虚线框中画出实验电路图。
2. 动手实验：根据电路图连接电路。
3. 数据记录：

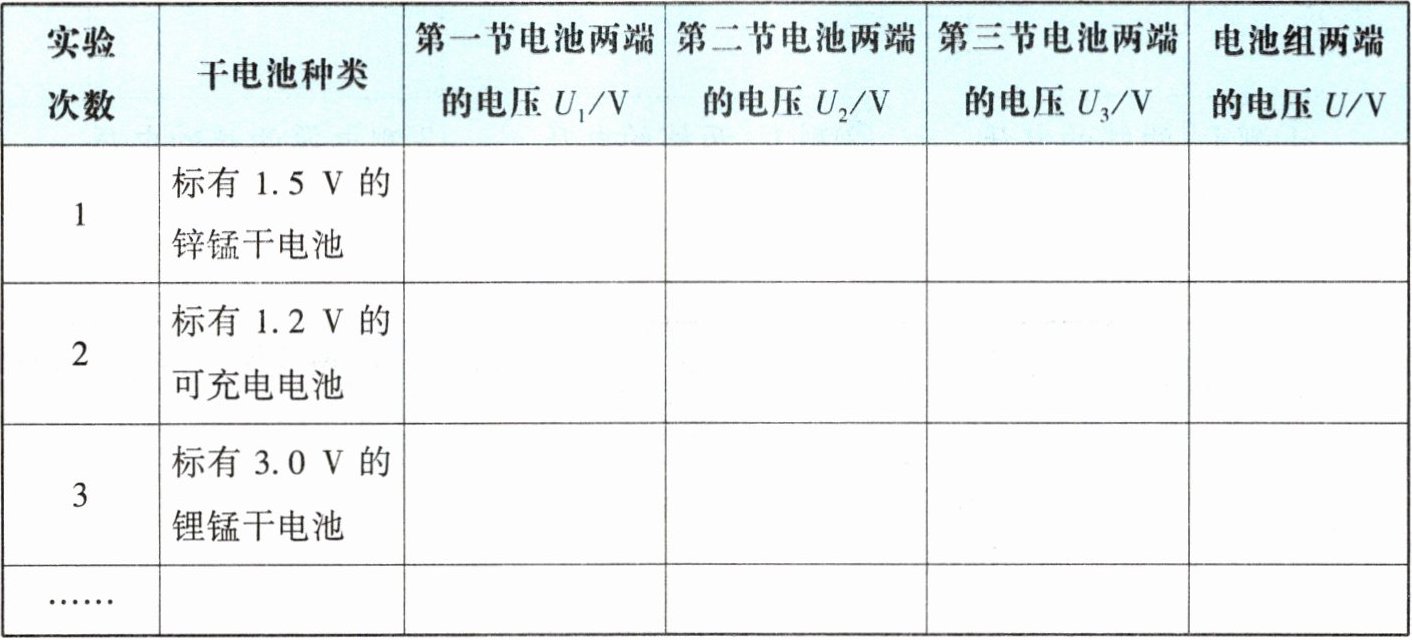

|实验次数|干电池种类|第一节电池两端的电压 $ U_1/V $|第二节电池两端的电压 $ U_2/V $|第三节电池两端的电压 $ U_3/V $|电池组两端的电压 $ U/V $|
|1|标有 1.5 V 的锌锰干电池| | | | |
|2|标有 1.2 V 的可充电电池| | | | |
|3|标有 3.0 V 的锂锰干电池| | | | |
……|| | | | | |

4. 分析实验数据可知,串联电池组两端的电压与每节电池两端电压的关系是___。

答案：
1. 如答图16-10所示。(答案合理即可) 3. 略 4. 串联电池组两端的电压等于每节电池两端电压之和
