【活动三】学习如何正确使用试电笔辨别相线和中性线。

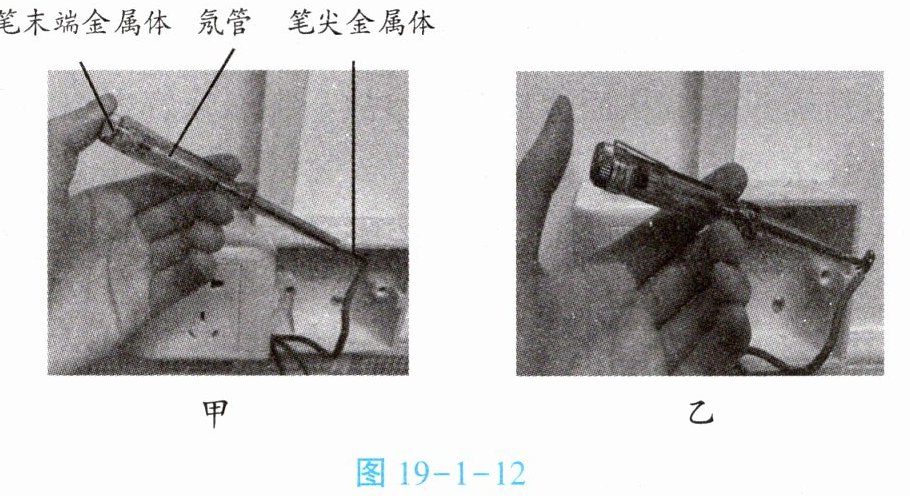

1. 演示：如图 19-1-12 甲所示,用手指按住试电笔末端的金属体,用笔尖金属体接触相线的金属芯,笔内的某处会发光,发光的元器件是氖管；如图 19-1-12 乙所示,手指不接触试电笔末端的金属体,用笔尖金属体接触相线的金属芯,试电笔的氖管不发光。

(1) 在人体与地面之间没有绝缘物隔离的情形下使用试电笔检测相线,试电笔如何限制通过人体的电流,使其非常小呢？我们拆卸试电笔,了解试电笔的构造。

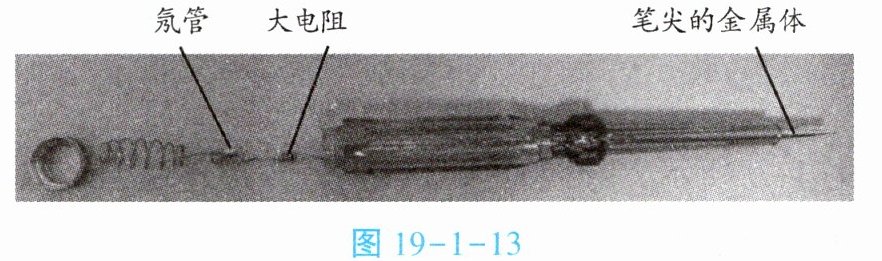

①观察：如图 19-1-13 所示是某种试电笔的构造。

②演示：使用多用电表的欧姆挡测量试电笔内大电阻的阻值为略$ \Omega $。
(2) 人站在地面使用试电笔检测相线的过程中,如图 19-1-14 所示,手指接触到了笔尖的金属体,且人体与地面之间没有绝缘物隔离,人体是否会发生触电事故？为什么？

相线与地面之间有220V电压，人站在地面通过试电笔的笔尖金属体与相线连通，此时有较大电流通过人体，会发生触电事故。
2. 分组活动：(在使用试电笔的过程中,手指千万不能接触笔尖的金属体)如图 19-1-15 所示的插座,左右两孔中的一个孔接相线,另一个孔接中性线,请正确使用试电笔检测出哪个孔接相线,哪个孔接中性线。(要注意将试电笔笔尖的金属体插入插座孔内)请将测试结果(选填“接相线”或者“接中性线”)填写在图中的方框内。
归纳：家庭电路中交流电直接通过人体会发生触电事故,通过试电笔可以辨别相线和中性线。
左框填“接中性线”，右框填“接相线”

答案： 1.
(1)②略
(2)相线与地面之间有220V电压，人站在地面通过试电笔的笔尖金属体与相线连通，此时有较大电流通过人体，会发生触电事故。 2. 左框填“接中性线”，右框填“接相线”
