《2025年阳光学业评价九年级物理上册人教版》

1. 如图 20-1-9 所示,请根据 A 点处小磁针静止时的指向(涂黑的一端为 N 极),标出磁体的磁极和磁感线方向。

答案：
如答图20-3所示。

2. 用一条形磁体的 A 端去靠近小磁针,发现小磁针静止时的指向如图 20-1-10 所示。
(1)磁体的 A 端是 极,它会 小磁针的 S 极,同时会 小磁针的 N 极。(后两空均选填 “吸引” 或 “排斥”)
(2)将另一根磁体的 C 端靠近条形磁体的 B 端时,这两个磁极间的磁感线分布如图 20-1-10 所示。请画出：①图中每条磁感线的方向。②大致画出位于 a 点的小磁针静止时的指向,并标出小磁针的 N 极。

答案：

(1)N 吸引 排斥

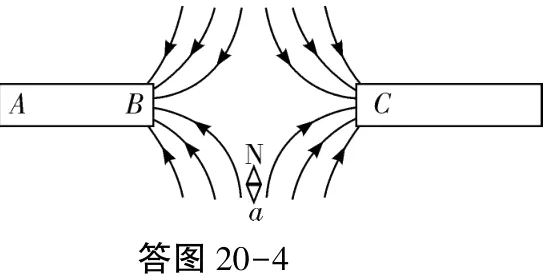

(2)如答图20-4所示。
