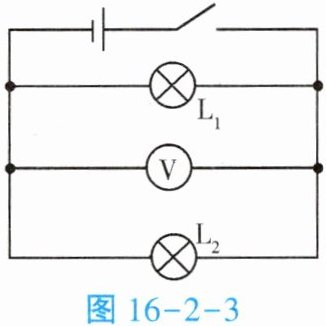

【活动四】想想议议：图 16-2-3 中,电压表是测ABC的电压。(多选,选填序号)

A.$ L_1 $ 两端
B.$ L_2 $ 两端
C.电源两端

归纳：串联电路中,电源两端电压等于各用电器两端电压之和。并联电路中,各支路用电器两端的电压相等；各支路用电器两端的电压与电源两端的电压也相等。

答案： ABC

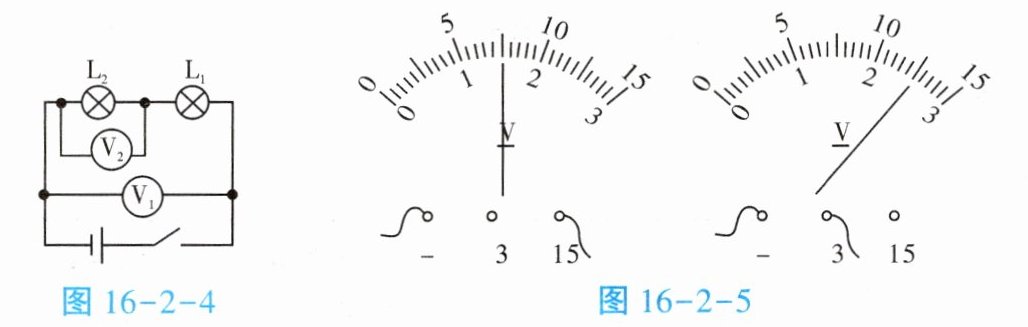

1. 图 16-2-4 所示的电路,闭合开关后,两个电压表的示数如图 16-2-5 所示。

(1) 电压表 $ V_1 $ 测电源两端的电压,电压表 $ V_2 $ 测L₂两端的电压。
(2) 电压表 $ V_1 $、$ V_2 $ 的读数分别为7.5 V、2.50 V。
(3) 灯 $ L_1 $ 两端的电压为5.0 V,灯 $ L_2 $ 两端的电压为2.50 V。

答案：
(1)电源；L₂
(2)7.5 V；2.50 V
(3)5.0 V；2.50 V

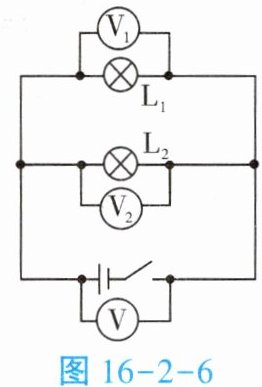

2. 如图 16-2-6 所示,闭合开关后电压表 $ V_2 $ 示数为 6 V。下列说法正确的是(A)

A.$ V_1 $ 示数为 6 V
B.$ V_1 $ 示数大于 6 V
C.$ V $ 示数小于 6 V
D.$ V $ 示数大于 6 V

答案： A

3. 在探究串联电路中用电器两端电压与电源两端电压的关系的实验中：
(1) 小芳先测小灯泡 $ L_1 $ 两端电压,实验器材如图 16-2-7 所示。请在虚线框中画出小灯泡 $ L_1 $ 和小灯泡 $ L_2 $ 串联、电压表测小灯泡 $ L_1 $ 两端电压的电路图,然后在实物图中连线。
(2) 闭合开关后,小芳发现小灯泡 $ L_1 $、$ L_2 $ 均不发光,但电压表指针明显偏转。现已知两个小灯泡的规格相同,出现上述现象是由于电路某处发生故障,则故障的原因可能是___小灯泡L₁断路___。
(3) 排除故障后,小芳测出了小灯泡 $ L_1 $、$ L_2 $ 和电源两端的电压,记录数据如下：
| $ L_1 $ 两端的电压 $ U_1/V $| $ L_2 $ 两端的电压 $ U_2/V $|电源两端的电压 $ U/V $|
|1.50|1.50| |
①如果她的实验操作无误,则电源两端的电压应为___3.00___V。
②分析表中的实验数据,小芳得出“串联电路中,各用电器两端电压相等”的实验结论,这个实验结论是否正确？___错误___(选填“正确”或“错误”)。若正确,说出你的依据；若错误,分析产生错误结论的原因。___小芳可能是用两个规格相同的小灯泡进行实验___。
(4) 小芳的实验方案存在的不足之处是___实验次数太少___。为了弥补这一不足,下一步的操作是___更换不同规格的小灯泡，重复实验，进行多次测量___。

答案：

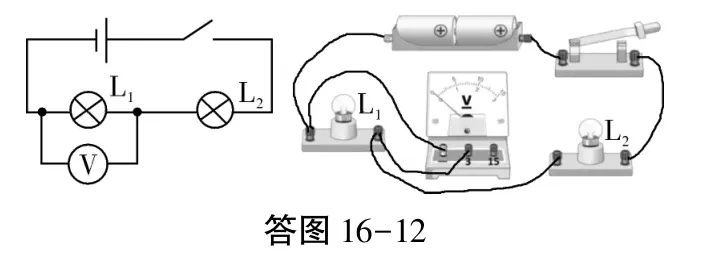

(1)如答图16-12所示。

(2)小灯泡L₁断路
(3)①3.00 ②错误 小芳可能是用两个规格相同的小灯泡进行实验
(4)实验次数太少 更换不同规格的小灯泡，重复实验，进行多次测量
