《2025年阳光学业评价九年级物理上册人教版》

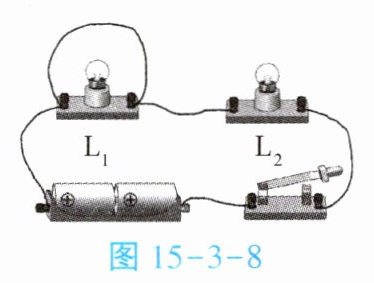

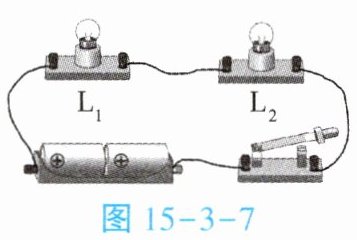

4. 小军连接了如图 15-3-7 所示电路,闭合开关一段时间后,小灯泡 $ L_1 $、$ L_2 $均熄灭,小军用一根导线检查电路故障。图 15-3-8 为小军将导线直接接在 $ L_1 $的两端时的情景,此时发现 $ L_2 $发光。
(1) 请在下面的虚线框内画出图 15-3-8 所示电路对应的电路图。
(2) 电路故障可能是____,请口述你的判断依据。

答案：
4.
(1)如答图15−11所示。
　
(2)小灯泡L₁断路　判断依据略

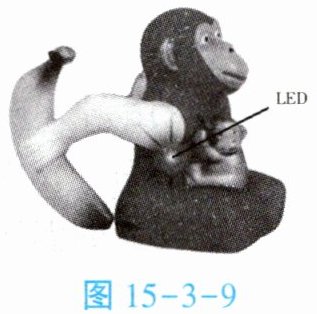

5. 拆开图 15-3-9 所示玩具,发现内有电源、开关、LED、电动机 (符号“$ ◯ M $” ) 各一个,以及导线若干。闭合开关,电动机转动,LED 亮。将电动机一端连线断开,闭合开关,LED 亮。

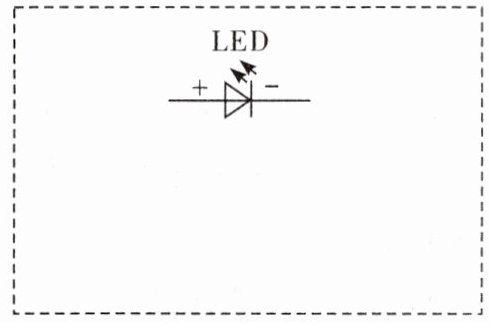

(1) 在虚线框内画出该玩具的电路图。
(2) 把电动机断开的连线接回原处。将电源正、负极反接,闭合开关,电动机转动,LED____ (选填“亮”或“不亮” )。

答案：
5.
(1)如答图15−12所示。
　
(2)不亮
