《2025年阳光学业评价九年级物理上册人教版》

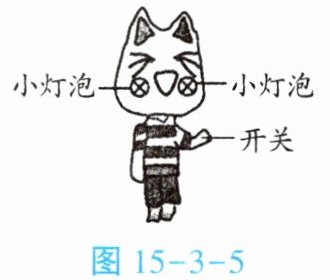

1. 一只玩具猫外形如图 15-3-5 所示,猫体内有电池,猫手相当于开关,向下压猫手,猫脸上的两个小灯泡会一起发光。把你猜想的猫体内的电路图画在下面的虚线框内。

答案：

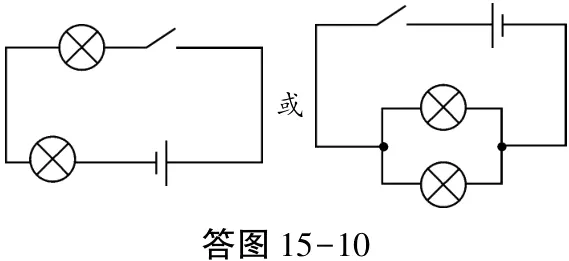

如答图15−10所示。

2. (1) 观察街边的路灯,当其中一盏路灯断路不发光时,其余的路灯是否发光？其余的路灯仍发光。它们的连接方式是并联。生产、生活中采用这种连接方式的例子还有哪些？教室里照明用的日光灯等(合理即可)。
(2) 平时我们看见街边的路灯总是同时发光、同时熄灭,你认为是怎么做到的？将街边的路灯全部并联连接后，在电路的干路上设置一个开关，通过控制该开关即可实现街边的路灯总是同时发光、同时熄灭。

答案： 2.
(1)其余的路灯仍发光　并联　教室里照明用的日光灯等(合理即可)　
(2)将街边的路灯全部并联连接后，在电路的干路上设置一个开关，通过控制该开关即可实现街边的路灯总是同时发光、同时熄灭

3. 图 15-3-6 中的电热水壶有两个开关 $ S_1 $、$ S_2 $。水达到 $ 100^{\circ}C $时沸腾,沸腾了一会后,壶内积聚大量水蒸气使 $ S_1 $自动断开,停止加热；若因某种原因 $ S_1 $不能自动断开,水会烧干,直至壶的温度升高到 $ 125^{\circ}C $时 $ S_2 $自动断开,才停止加热。

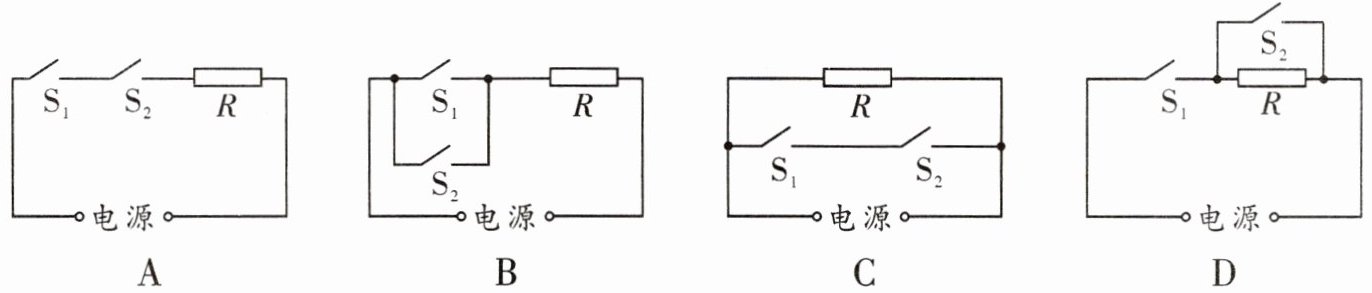

(1) 为实现上述功能,应采用选项中哪幅电路图？(A)。

(2) 若壶盖未合上,水会一直沸腾,但壶不能自动断电。这是因为壶内水蒸气量不足导致哪个开关无法自动断开？S₁。水烧干前,为什么壶的温度不会达到 $ 125^{\circ}C $？因为水没烧干前，水沸腾时虽然不断吸热，但温度保持100℃不变，所以不会达到125℃。

答案： 3.
(1)A　
(2)S₁　因为水没烧干前，水沸腾时虽然不断吸热，但温度保持100℃不变，所以不会达到125℃
