4. 在探究串联电路中各处电流的关系的实验中。

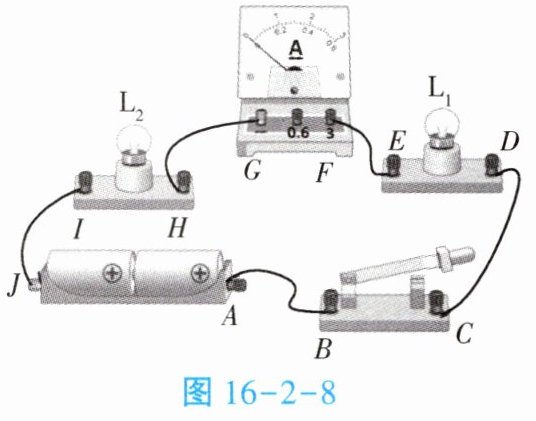

(1) 如图 16-2-8 所示电路,开关闭合后,小灯泡 $ L_1 $、$ L_2 $ 均不发光,电流表的示数为零。某同学利用一只电压表检测电路故障,闭合开关后,把电压表的负接线柱连接到电源负极 $ J $,然后用连接电压表正接线柱的导线依次接触电源正极 $ A、B、C、D、E、F、G、H、I $ 各接线柱。

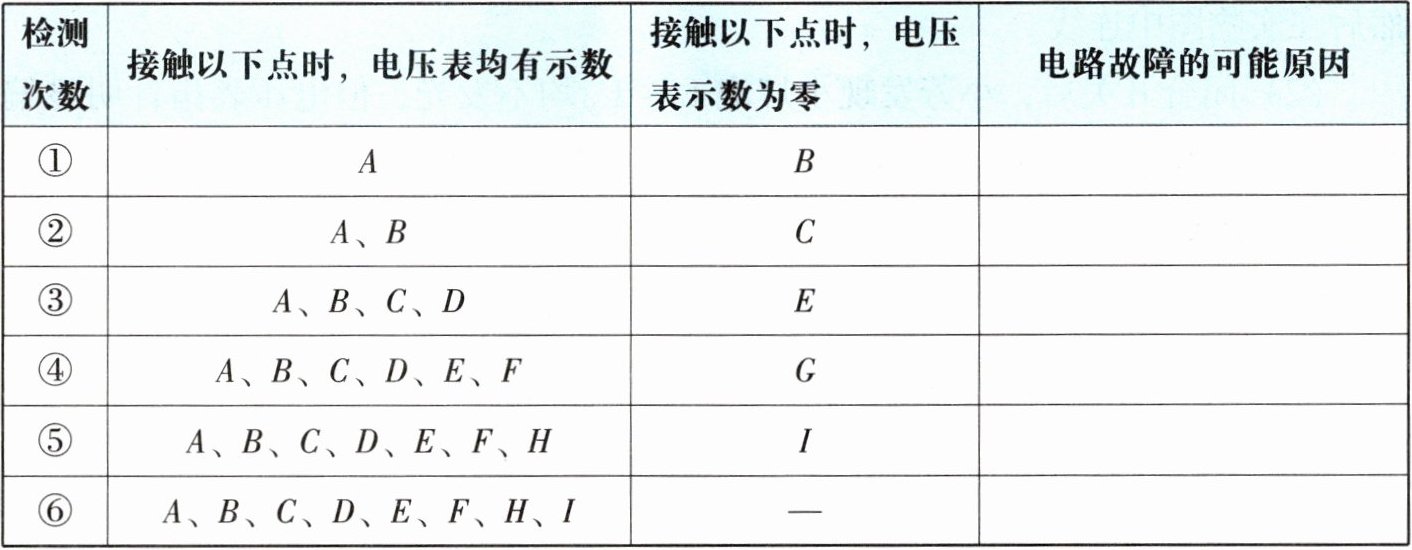

若检测过程中发现下表中的现象,请写出对应的电路故障的可能原因：
|检测次数|接触以下点时,电压表均有示数|接触以下点时,电压表示数为零|电路故障的可能原因|
|①| $ A $| $ B $| 导线AB断路或接触不良|
|②| $ A、B $| $ C $| 开关断路或接触不良|
|③| $ A、B、C、D $| $ E $| 小灯泡L₁断路或接触不良|
|④| $ A、B、C、D、E、F $| $ G $| 电流表断路或接触不良|
|⑤| $ A、B、C、D、E、F、H $| $ I $| 小灯泡L₂断路或接触不良|
|⑥| $ A、B、C、D、E、F、H、I $| — | 导线IJ断路或接触不良|

(2) 如图 16-2-8 所示电路,开关闭合后,小灯泡 $ L_1 $ 发光,$ L_2 $ 不发光,电流表的示数不为零,电路故障的原因可能是___小灯泡L₂被短路。此时把电压表并联在灯泡 $ L_2 $ 的两端,电压表的示数___为零(选填“为零”或“不为零”)。
(3) 如图 16-2-8 所示电路,开关闭合后,小灯泡 $ L_1 $ 不发光,$ L_2 $ 发光,电流表的示数不为零,电路故障的原因可能是___小灯泡L₁被短路。此时把电压表并联在灯泡 $ L_1 $ 的两端,电压表的示数___为零(选填“为零”或“不为零”)。

答案：
(1)①导线AB断路或接触不良 ②开关断路或接触不良 ③小灯泡L₁断路或接触不良 ④电流表断路或接触不良 ⑤小灯泡L₂断路或接触不良 ⑥导线IJ断路或接触不良
(2)小灯泡L₂被短路；为零
(3)小灯泡L₁被短路；为零
