【活动七】排除简单的电路故障。
在活动三中,某同学用一节新干电池连接了如图 15 - 2 - 8 所示电路,但小灯泡不发光。他将每个接线柱的接线接得更加牢固后,发现小灯泡仍不发光。接下来,该同学应该按怎样的步骤进行故障检查？说说你的做法。

归纳：用电器要工作,就必须要有电源,还要用导线将用电器与电源连接成闭合回路。

答案： 见下表。
步骤 检测方法 观察到的现象 通路/断路 得出的结论
1 取出小灯泡和电池，用导线将裸灯泡、电池相连 小灯泡亮 通路 小灯泡完好
小灯泡不亮 断路 小灯泡故障，换小灯泡
2 把小灯泡放回灯座，用导线将没有放入电池座的电池与灯座相连 小灯泡亮 通路 灯座完好
小灯泡不亮 断路 灯座故障，换灯座
3 把电池放回电池座内，再用导线将其接到灯座上 小灯泡亮 通路 电池座完好
小灯泡不亮 断路 电池座故障，换电池座

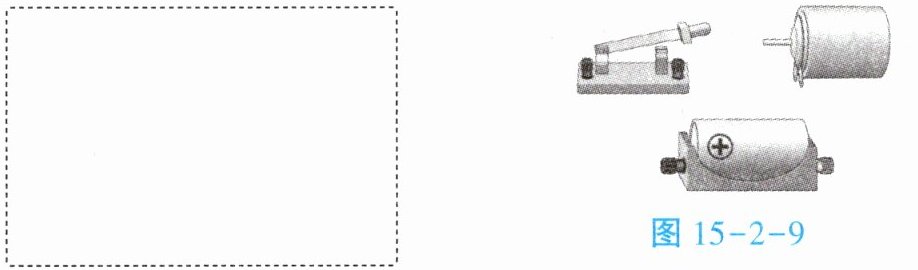

1. 连接图 15 - 2 - 9 中的实物,使开关闭合后,小电动机能够转动起来。

(1) 请在上面的虚线框内画出电路图。
(2) 用箭头在电路图中标出开关闭合时电路中的电流方向。
(3) 用笔画线代替导线,根据电路图连接实物。

答案：

(1)

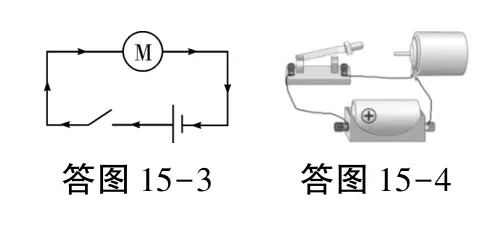

(2)如答图15-3所示。
(3)如答图15-4所示。
