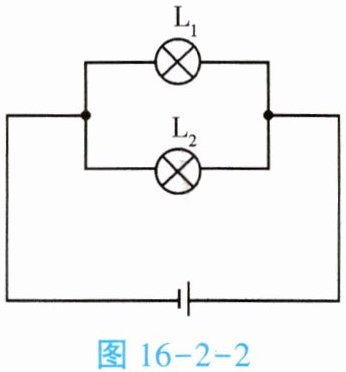

【活动三】探究并联电路(图 16-2-2)各支路用电器两端的电压与电源两端电压的关系。

1. 请在下面的虚线框内设计出实验电路图。
①测 $ L_1 $ 两端的电压
②测 $ L_2 $ 两端的电压
③测电源两端的电压
如答图16-11所示。
2. 实验器材：___电池若干、小灯泡两个、电压表一个、导线若干。

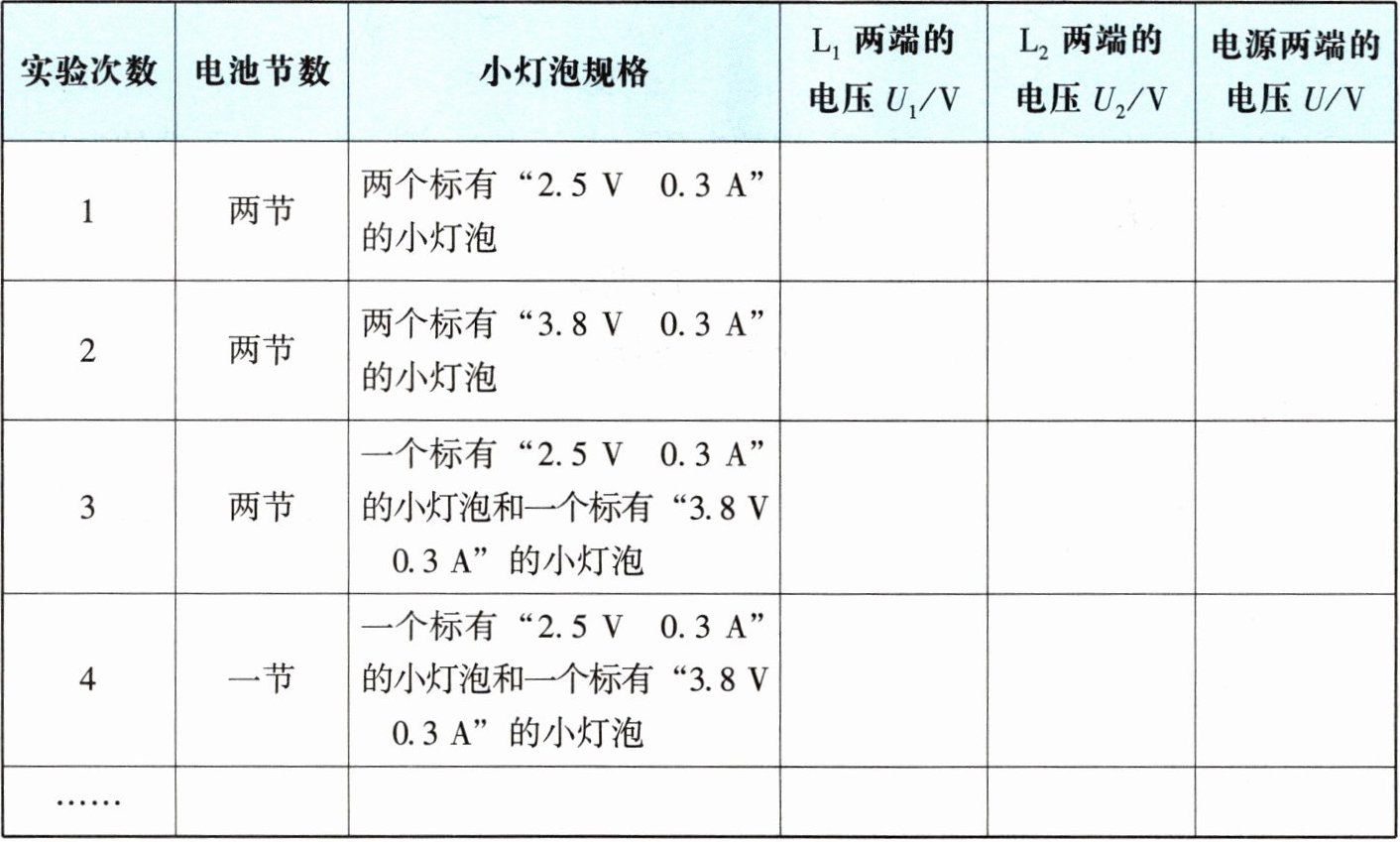

3. 数据记录：
|实验次数|电池节数|小灯泡规格| $ L_1 $ 两端的电压 $ U_1/V $| $ L_2 $ 两端的电压 $ U_2/V $|电源两端的电压 $ U/V $|
|1|两节|两个标有“2.5 V 0.3 A”的小灯泡| | | |
|2|两节|两个标有“3.8 V 0.3 A”的小灯泡| | | |
|3|两节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| | | |
|4|一节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| | | |
……|| | | | | |

4. 分析实验数据后回答：并联电路中各支路用电器两端的电压是否相等,与电源两端的电压又有什么关系？
并联电路中，各支路用电器两端的电压相等；各支路用电器两端的电压与电源两端的电压相等。

答案： 1. 如答图16-11所示。 2. 电池若干、小灯泡两个、电压表一个、导线若干 3. 略 4. 并联电路中，各支路用电器两端的电压相等；各支路用电器两端的电压与电源两端的电压相等。
