《2025年阳光学业评价九年级物理上册人教版》

【活动五】用滑动变阻器控制用电器。
1. 实验目的：用滑动变阻器控制定值电阻、小灯泡中的电流及其两端电压。
2. 实验电路图：
3. 实验器材：______。
4. 实验记录：
(1)调节滑动变阻器的滑片,使同一定值电阻两端的电压不断变大,观察电流表示数变化情况,记下其中几组电压、电流值。

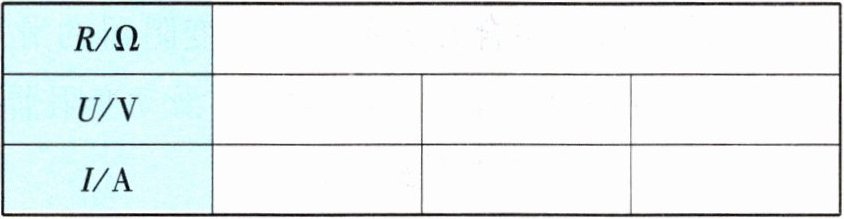

| $R/\Omega$ | | | |
| $U/V$ | | | |
| $I/A$ | | | |

(2)换用不同的定值电阻,使电阻成整数倍变化(例如 $5\Omega$、$10\Omega$、$20\Omega$ 等)。调节滑动变阻器的滑片,保持每次接入的定值电阻两端的电压大小不变,观察电流表示数变化情况,并记下对应的电流值。

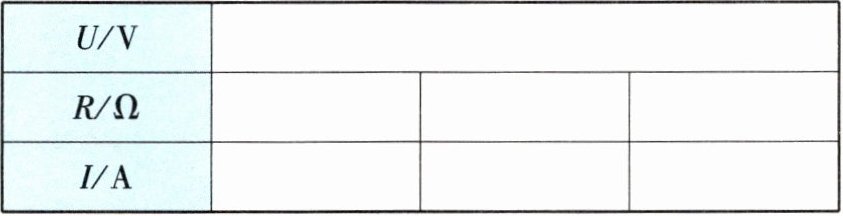

| $U/V$ | | | |
| $R/\Omega$ | | | |
| $I/A$ | | | |

(3)把定值电阻换成小灯泡后,边调节小灯泡的亮度,边观察小灯泡两端的电压和灯泡中电流的变化情况。

答案：

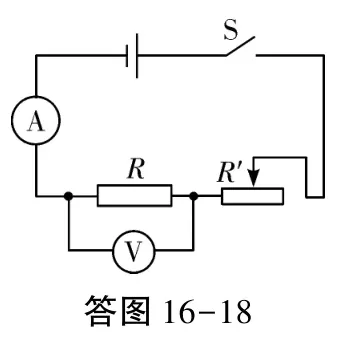

2. 如答图16−18所示。
3. 电流表、电压表、滑动变阻器、不同阻值的定值电阻、小灯泡、开关各一个，电池两至三节(或学生电源一个),导线若干
4. 略
