《2025年阳光学业评价九年级物理上册人教版》

【活动六】 测量电压表工作时通过电压表的电流大小。

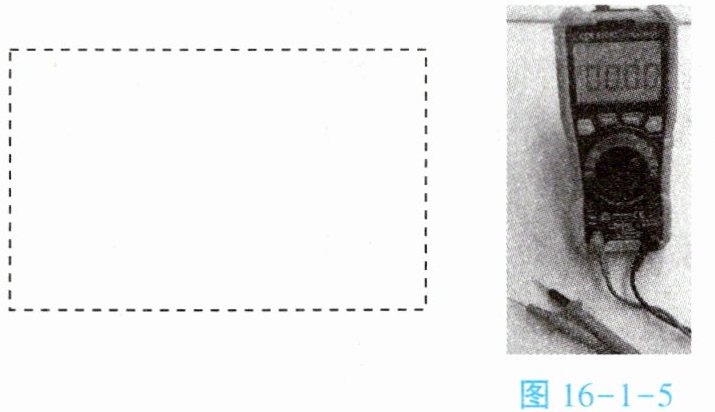

1. 在上面的虚线框中画出用图 16 - 1 - 5 的数字万用表的“mA”挡测量电压表工作时通过电压表的电流大小的实验电路图。
2. 动手实验：根据电路图连接电路,并记录闭合开关后电流表的读数为______mA。
实验表明：电压表工作时,通过电压表的电流______(选填“很大”或“很小”)。
归纳：表示电压的字母为 $ U $,两点间电压的高低可以用电压表测量。

答案：

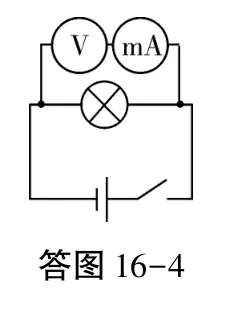

1. 如答图16−4所示。 2. 读数略 很小

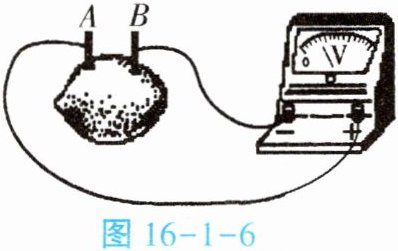

1. 如图 16 - 1 - 6 所示,把两种不同的金属片插入柠檬中制成水果电池,用电压表测量水果电池的电压。

(1)用箭头在图 16 - 1 - 6 中标出电路闭合时的电流方向。
(2)水果电池的正极是金属片A(选填“$ A $”或“$ B $”)。
(3)在图 16 - 1 - 6 的电路中,电源是水果电池,它工作时把化学能转化为电能。

答案：
(1)如答图16−5所示。
(2)A
(3)化学 电
