《2025年阳光学业评价九年级物理上册人教版》

2. 小芳想验证“电压一定时,电流与电阻成反比”,操作步骤如下：

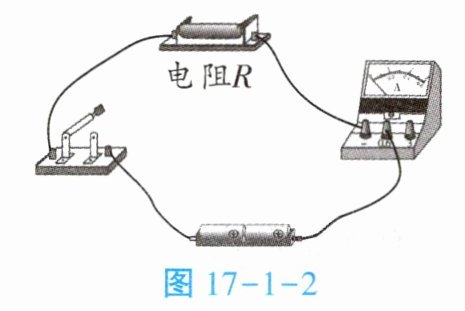

第一步：用 $5\Omega$ 的定值电阻按图 17 - 1 - 2 进行连接,闭合开关,记录电阻的阻值 $R$ 及电流表的示数 $I$,如下表。
第二步：用 $10\Omega$ 的电阻替换 $5\Omega$ 的电阻,重复第一步；
第三步：用 $15\Omega$ 的电阻替换 $10\Omega$ 的电阻,重复第一步。

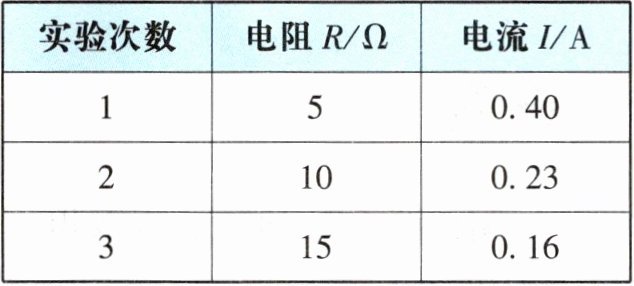

|实验次数|电阻 $R/\Omega$|电流 $I/A$|
|1|5|0.40|
|2|10|0.23|
|3|15|0.16|


请分析数据,此实验中电流与电阻是否成反比？说明判断的依据。
否，实验数据中电流和电阻的数值的乘积不为一个定值。

答案： 否，实验数据中电流和电阻的数值的乘积不为一个定值。

3. 在“验证电压一定时,电流与电阻的关系”实验中,小明得到的实验数据如下表所示。

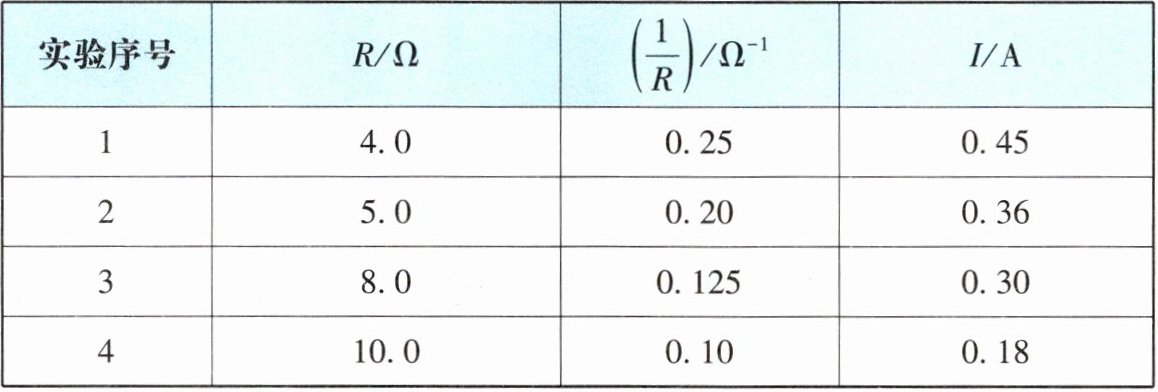

|实验序号| $R/\Omega$ | $(\frac{1}{R})/\Omega^{-1}$ | $I/A$ |
|1|4.0|0.25|0.45|
|2|5.0|0.20|0.36|
|3|8.0|0.125|0.30|
|4|10.0|0.10|0.18|

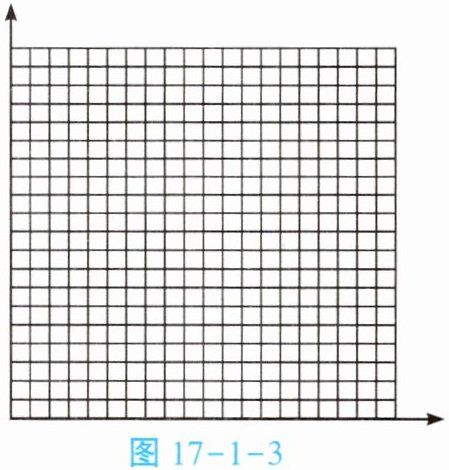

(1)为验证电压一定时电流与电阻的定量关系,请你在图 17 - 1 - 3 的坐标系中建立以电流 $I$ 为纵坐标、电阻的倒数 $\frac{1}{R}$ 为横坐标的坐标系,并制定标度,利用表中的数据在坐标系中描点作图。

(2)小英说,从图中可以看出,这些数据中有一组是明显错误的,跟其他数据的规律完全不同,可能是读取这组数据时粗心所致,作图时要把它剔除掉再连线。这是哪组数据？______。

答案：
3.

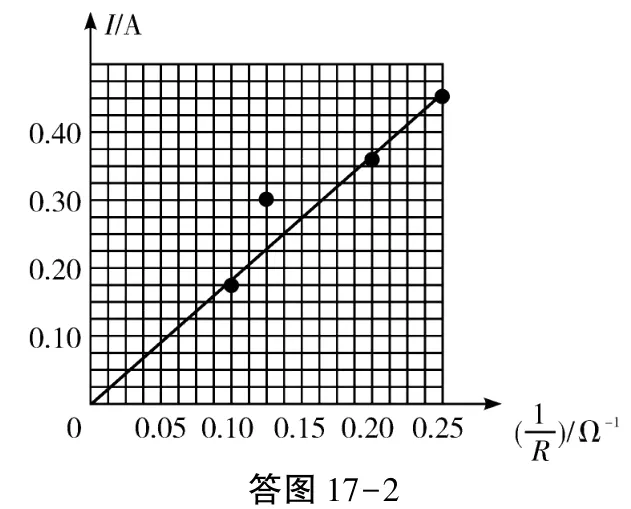

(1)如答图17 - 2所示。
(2)第3组
