《2025年阳光学业评价九年级物理上册人教版》

想一想：在只有一个小灯泡的电路中,电路闭合后,灯泡两端的电压与电源两端电压是相等的。如果增加一个小灯泡组成串联电路或并联电路,各小灯泡两端的电压与电源两端电压有什么关系？说一说你的猜想和依据。

答案： 1. 串联电路：猜想：各小灯泡两端电压之和等于电源两端电压。依据：电路中只有一条电流路径，电源电压需分配给各用电器。
2. 并联电路：猜想：各小灯泡两端电压相等且等于电源两端电压。依据：电路中各支路两端直接与电源两极相连，各支路电压应与电源电压相同。

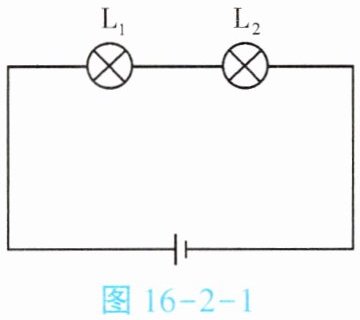

【活动一】探究串联电路(图 16-2-1)中用电器两端电压与电源两端电压的关系。
1. 请按要求在下面的虚线框内设计出实验电路图。
①测 $ L_1 $ 两端的电压
②测 $ L_2 $ 两端的电压
③测电源两端的电压
2. 实验器材：___。

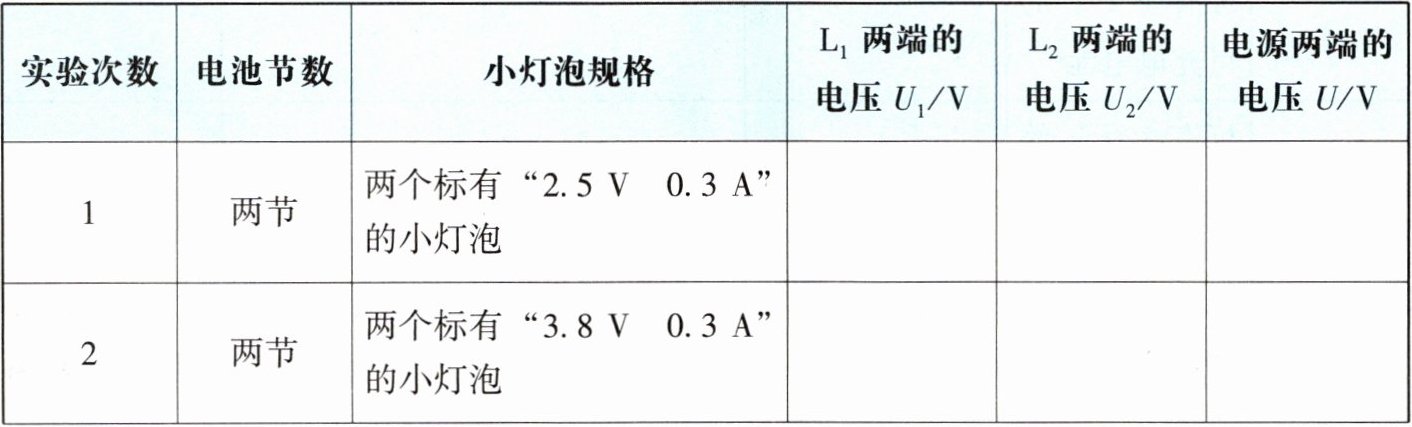

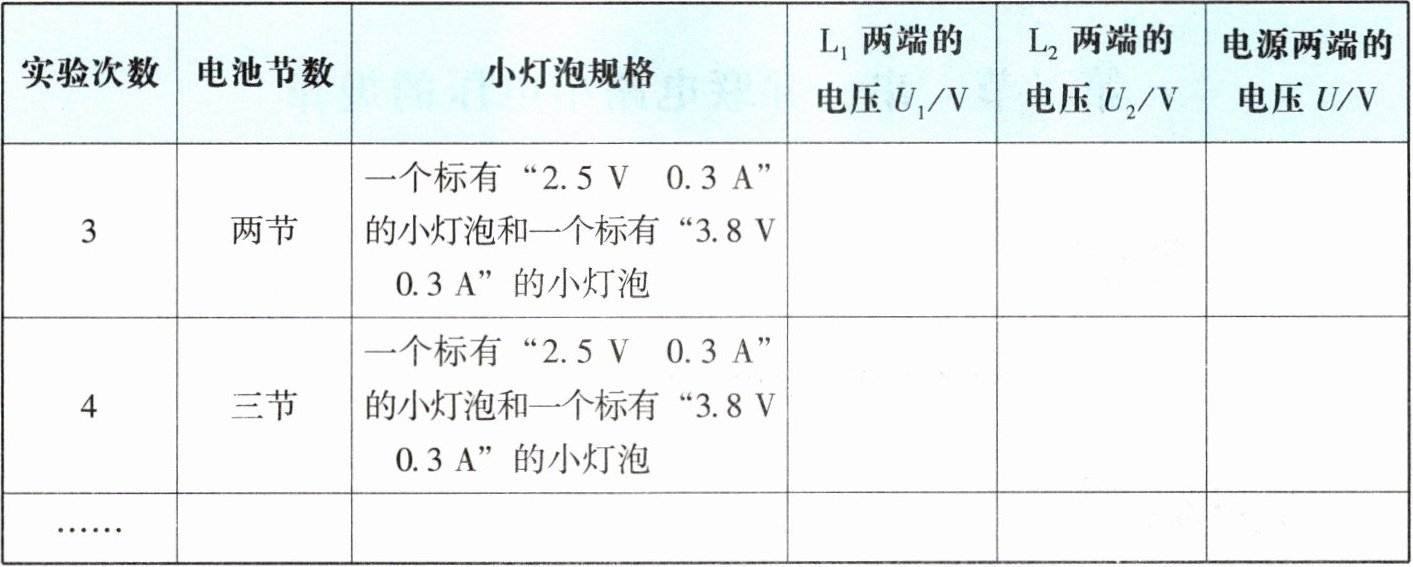

3. 数据记录：

|实验次数|电池节数|小灯泡规格| $ L_1 $ 两端的电压 $ U_1/V $| $ L_2 $ 两端的电压 $ U_2/V $|电源两端的电压 $ U/V $|
|1|两节|两个标有“2.5 V 0.3 A”的小灯泡| | | |
|2|两节|两个标有“3.8 V 0.3 A”的小灯泡| | | |
|3|两节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| | | |
|4|三节|一个标有“2.5 V 0.3 A”的小灯泡和一个标有“3.8 V 0.3 A”的小灯泡| | | |
……|| | | | | |

4. 分析实验数据可知,串联电路的电压规律是___。

答案：

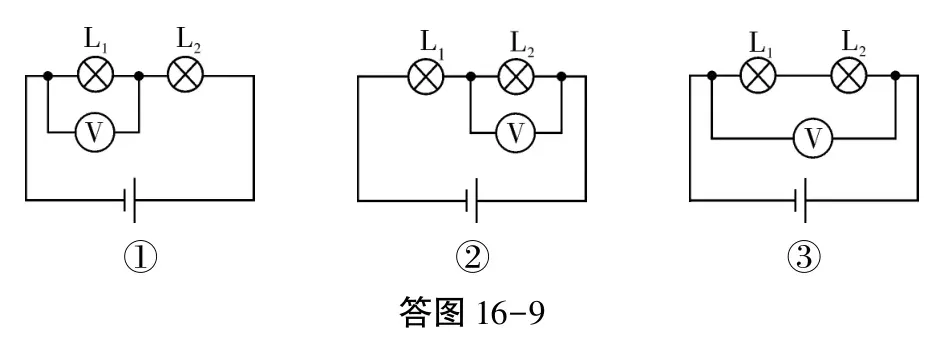

1. 如答图16-9所示。 2. 电池若干、小灯泡两个、电压表一个、导线若干 3. 略 4. 串联电路中电源两端电压等于各用电器两端电压之和
