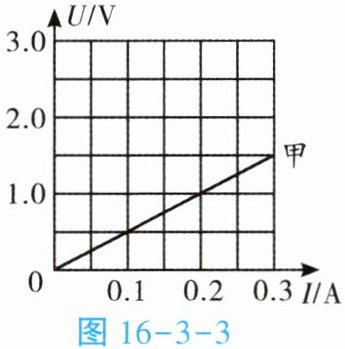

1. 某小组同学根据实验数据描点连线,画出通过导体甲的电流与其两端电压的关系图线如图 16-3-3 所示。

(1)在$U-I$图像中,同一导体中的电流值与其两端电压值全落在过原点的同一直线上。在数学上,我们说这是什么比例函数线?可以用什么式子来表示?
(2)根据导体甲中的电流与其两端电压的关系图线可知,当通过导体甲的电流为 0.1 A 时,导体甲两端的电压为
(1)在$U-I$图像中,同一导体中的电流值与其两端电压值全落在过原点的同一直线上。在数学上,我们说这是什么比例函数线?可以用什么式子来表示?
(2)根据导体甲中的电流与其两端电压的关系图线可知,当通过导体甲的电流为 0.1 A 时,导体甲两端的电压为
0.5V
;当导体甲两端的电压为 1 V 时,通过导体甲的电流为0.2A
;当导体甲两端的电压为 2 V 时,通过导体甲的电流为0.4A
。
答案:
(1)在数学上,我们说这是正比例函数线,可用$k=\frac{U}{I}$或$U=kI$来表示。
(2)0.5V 0.2A 0.4A
(1)在数学上,我们说这是正比例函数线,可用$k=\frac{U}{I}$或$U=kI$来表示。
(2)0.5V 0.2A 0.4A
2. (1)某实验用的电流表(测量范围为 0~3 A)的电阻为 0.1 $\Omega$,若把此电流表直接接在 3 V 的电源两端,请计算:此时通过电流表的电流为多少?
(2)某实验用的电压表(测量范围为 0~3 V)的电阻为$3 × 10^{3} \Omega$,若把此电压表直接接在 3 V 的电源两端,请计算:此时通过电压表的电流为多少?
(2)某实验用的电压表(测量范围为 0~3 V)的电阻为$3 × 10^{3} \Omega$,若把此电压表直接接在 3 V 的电源两端,请计算:此时通过电压表的电流为多少?
答案:
(1)$I_{A}=\frac{U}{R_{A}}=\frac{3\ V}{0.1\ \Omega}=30\ A$
(2)$I_{V}=\frac{U}{R_{V}}=\frac{3\ V}{3× 10^{3}\ \Omega}=0.001\ A$(当通过电表的实际电流超过电表最大额定电流的6~8倍时,电表就会被烧毁。由上述计算思考:电流表为何不能直接和电源串联,而电压表可以?)
(1)$I_{A}=\frac{U}{R_{A}}=\frac{3\ V}{0.1\ \Omega}=30\ A$
(2)$I_{V}=\frac{U}{R_{V}}=\frac{3\ V}{3× 10^{3}\ \Omega}=0.001\ A$(当通过电表的实际电流超过电表最大额定电流的6~8倍时,电表就会被烧毁。由上述计算思考:电流表为何不能直接和电源串联,而电压表可以?)
3. 在“探究通过同一灯泡的电流与灯泡两端电压的关系”实验中:
(1)根据实验要求,在虚线框内画出实验所需的电路图(其中部分电路已画出);

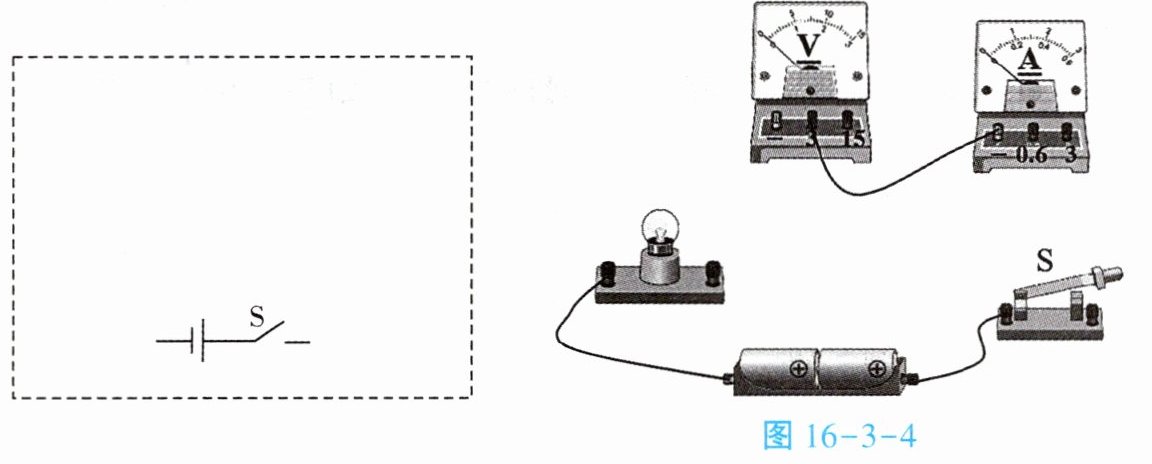

(2)根据所画的电路图,用笔画线代替导线将图 16-3-4 中的实物连接起来,使之成为符合实验要求的电路。

(1)根据实验要求,在虚线框内画出实验所需的电路图(其中部分电路已画出);
(2)根据所画的电路图,用笔画线代替导线将图 16-3-4 中的实物连接起来,使之成为符合实验要求的电路。
答案:

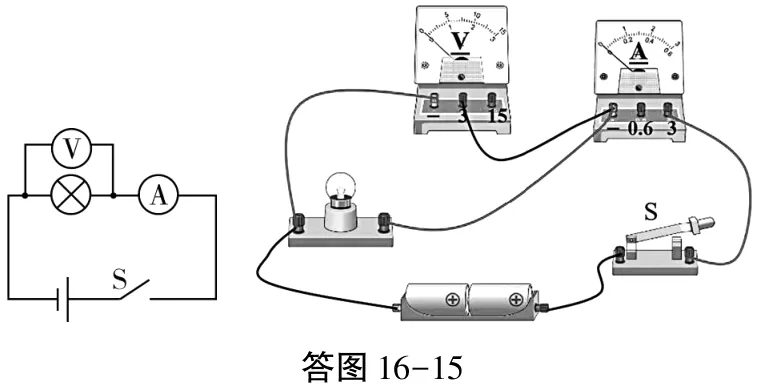

如答图16−15所示。
如答图16−15所示。
