《2025年阳光学业评价九年级物理上册人教版》

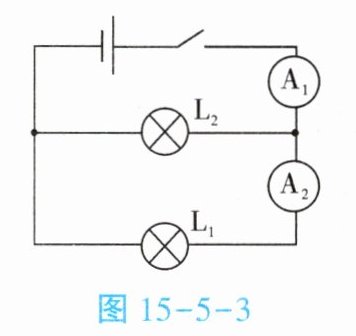

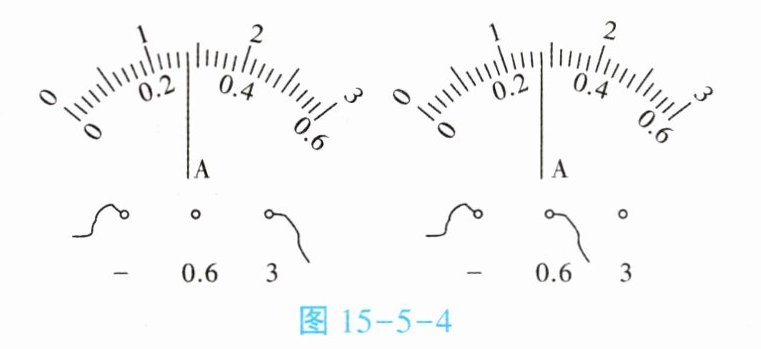

1. 如图 15 - 5 - 3 所示,当开关闭合后,两灯均发光,电流表 $ A_1 $、$ A_2 $ 的指针位置如图 15 - 5 - 4 所示。


(1) 电流表 $ A_1 $ 测 干路电流,电流表 $ A_2 $ 测 通过小灯泡L₁的电流。
(2) 电流表 $ A_1 $、$ A_2 $ 的读数分别为 1.40A、0.28A。
(3) 通过小灯泡 $ L_1 $、$ L_2 $ 的电流分别为 0.28A、1.12A。

答案：
(1)干路 通过小灯泡L₁的
(2)1.40A 0.28A
(3)0.28A 1.12A

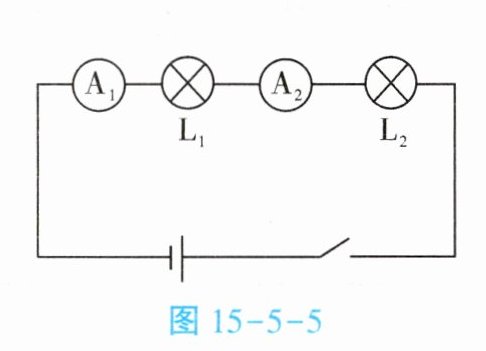

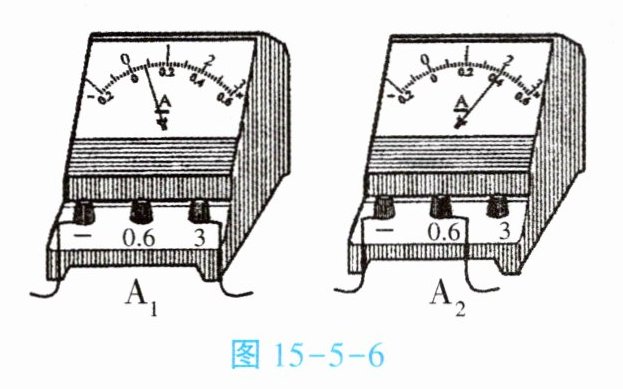

2. 小明连接的电路如图 15 - 5 - 5 所示,闭合开关后,两电流表指针偏转情况如图 15 - 5 - 6。


(1) 电流表 $ A_2 $ 的读数为 0.40A。
(2) 小明发现电流表 $ A_1 $ 指针偏转较 $ A_2 $ 小,所以他认为“串联电路电流每流经一个用电器,电流就会减小一些”。请你指出造成他判断错误的原因。 电流表A₁和A₂选用的测量范围不同。

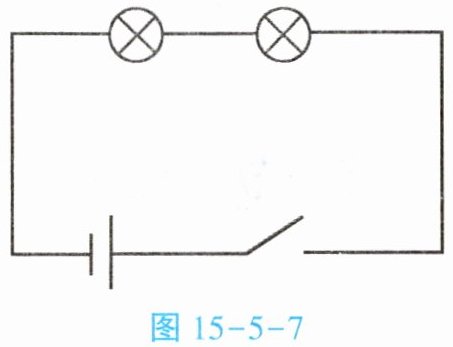

(3) 另一个同学连接的电路如图 15 - 5 - 7 所示。他认为：若两个灯泡的亮度一样,说明流过两个灯泡的电流强弱相同；若两个灯泡的亮度不同,则说明流过两个灯泡的电流强弱不同。

①若图 15 - 5 - 7 中两个灯泡亮度不同,能说明流过两个灯泡的电流强弱不同吗？简要说明理由。 不能，因为图中的两个灯泡串联，依据串联电路中的电流规律可知，流过两个灯泡的电流强弱是相同的。
②连接电路后,两个灯泡都亮。由于连线较乱,一时无法确定电路是串联还是并联,以下两种简单的判断方法是否可行？请你在下表的空格中填写“可行”或“不可行”。
|方法|操作|现象|结论|方法是否可行|
|方法 1|把其中一个灯泡从灯座中取下|另一个灯泡熄灭|两个灯泡一定串联| 可行|
|方法 2|把任意一根导线断开|两个灯泡熄灭|两个灯泡一定串联| 不可行|

答案：
(1)0.40A
(2)电流表A₁和A₂选用的测量范围不同
(3)①不能，因为图中的两个灯泡串联，依据串联电路中的电流规律可知，流过两个灯泡的电流强弱是相同的 ②可行 不可行
