【活动一】用电器和开关接入电路的连接方式。
1. 如图 19-2-1 所示,额定电压为 220 V 的灯泡要能正常工作且需要开关控制通断,请将灯泡和开关接入家庭电路中。
2. 同学们所连接的电路图中开关接入电路的方式有两种：一种是相线先连接开关,再连接用电器后接回中性线；另一种是相线先连接用电器,再连接开关后接回中性线。我们有时需要维修、安装灯座,过程中手有可能会碰到灯座接线处的金属芯。从安全角度考虑,连接开关时应采取哪一种连接方式？____(选填“前种”或“后种”)；理由是____。

答案：

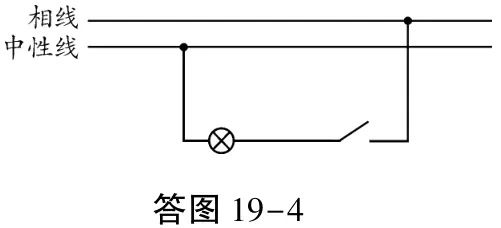

1. 如答图 19-4 所示。 2. 前种 断开开关后，灯座接线处与相线断开，手摸到灯座接线处的金属芯也不会有电流流过人体

【活动二】用电器之间的连接关系。
家庭电路中额定电压为 220 V 的电饭煲能正常、独立工作。电饭煲与家庭电路中的灯泡是什么连接关系？并联。

答案： 并联

【活动三】解决用电器的金属外壳漏电的安全问题。
1. (1)如图 19-2-2 所示,电饭煲接入线路正常工作,某个时刻电流从相线流入用电器,从中性线流出用电器,$I_{相线}$____(选填“＜”“=”或“＞”)$I_{中性线}$。

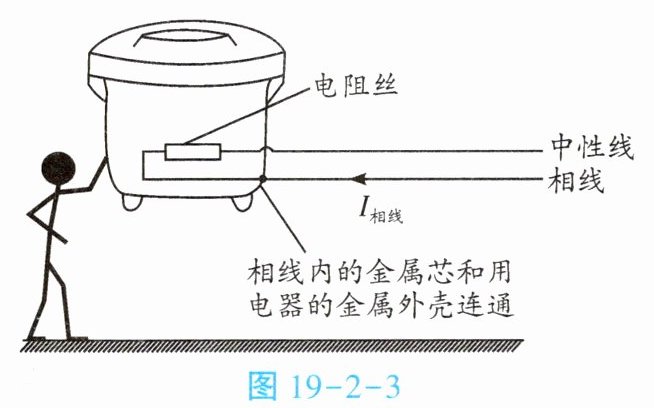

(2)如图 19-2-3 所示,万一用电器的金属外壳与相线之间的绝缘层损坏,人赤脚站在地面用手摸用电器的外壳,则：
①请画出电流从相线出发的流经路径；
②此时$I_{相线}$____(选填“＜”“=”或“＞”)$I_{中性线}$,你的判断依据是____。


对比(1)(2)两种情形下$I_{相线}和I_{中性线}$的大小关系,可知假如相线的某处出现了漏电故障,$I_{相线}$____(选填“=”或“≠”)$I_{中性线}$。
2. 通过接保护线短接人体,避免人体在接触漏电的用电器金属外壳时触电。

(1)①请在图 19-2-3 中画出一条合理的保护线不让电流通过人体。

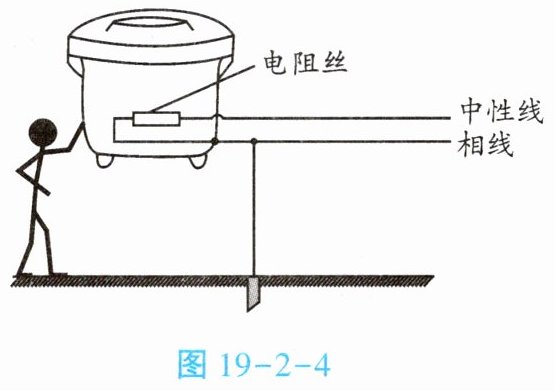

②如图 19-2-4 所示是某同学连接的电路图,通过这种方式避免人体在接触漏电的用电器金属外壳时触电是否合理？为什么？
③仅在用电器的金属外壳与相线之间的绝缘层损坏的情形下,接保护线才使相线与大地相连通,保护线应该接在哪个位置？

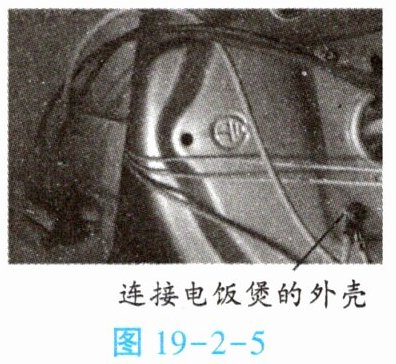

④拆掉电饭煲的底壳,电饭煲的内部结构如图 19-2-5 所示,观察接地导线。
(2)利用三线插头与三孔插座将用电器接入线路。
进户的除了相线和中性线两条输电线,还有一条导线在配电房接入大地,然后进入家庭电路,这条线叫保护线。电饭煲外壳通过保护线和地面连通。
如图 19-2-6 所示,插座右边的孔需要与相线(通常标着“L”)连接,插座左边的孔需要与中性线(标着“N”)连接,插座最上边的孔需要与保护线(标着“E”)连接。
①请在图中用笔画线代替导线将三孔插座正确接入电路中。
②请将电饭煲的三条接线连接到插头的插脚对应的接线柱上。
3. 通过漏电保护器及时切断漏电的电路,避免人体在接触漏电的用电器金属外壳时触电。

(1)如图 19-2-7 所示,将漏电保护器接入用电器的两条输电线。如果用电器的金属外壳发生了漏电故障,通过漏电保护器的$I_{相线}$____(选填“=”或“≠”)$I_{中性线}$,该漏电保护器能够自动切断电路。

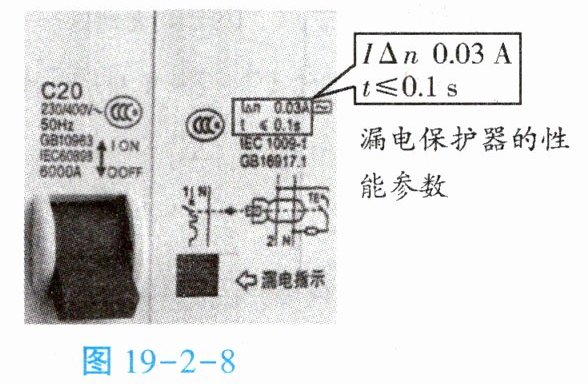

(2)请查阅相关资料,了解如图 19-2-8 所示的漏电保护器的性能参数的含义,并回答问题：当从用电器流入大地的电流达到 0.03 A 时,该漏电保护器会在多长时间内自动切断电路？
(3)通常情况下,家庭电路中除了将漏电保护器接入用电器的两条输电线,还将用电器的金属外壳____,起到双重保护的作用。
归纳：家庭电路中防止人体触电的措施：相线先连接开关再接用电器,用电器的金属外壳连接保护线,输电线接入漏电保护器。

答案：
1.
(1)=

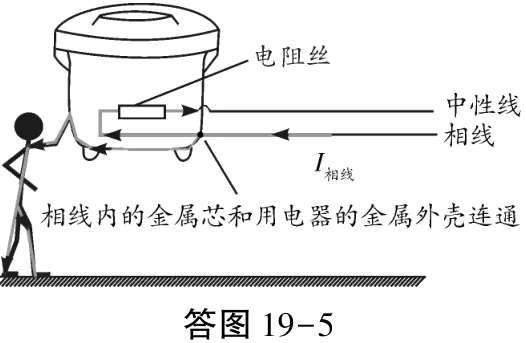

(2)①如答图 19-5 所示。 ②＞ 通过相线的电流在用电器外壳的漏电处分成两路，分别流经中性线和人体，依据并联电路各支路电流之和等于干路电流可知，流经相线的电流大于流经中性线的电流 ≠ 2.

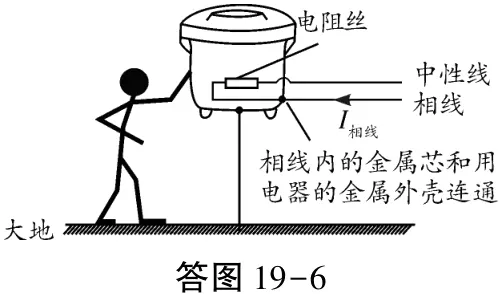

(1)①如答图 19-6 所示。 ②不合理，相线始终处于漏电状态。 ③保护线应该与用电器的金属外壳相连。

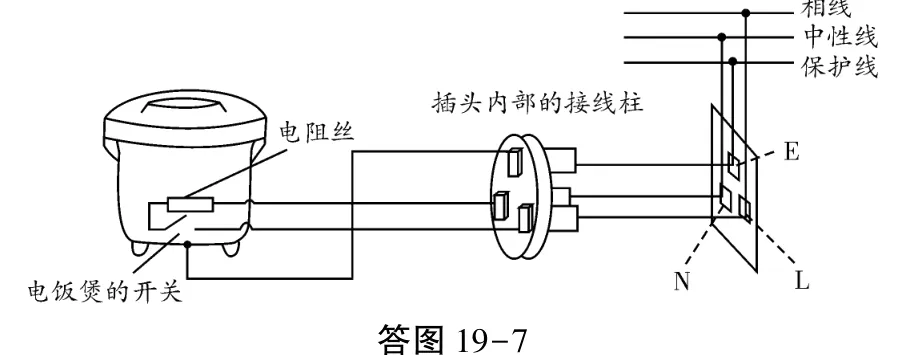

(2)如答图 19-7 所示。 3.
(1)≠
(2)该漏电保护器会在 0.1s 内自动切断电路。
(3)接入保护线
