《2025年阳光学业评价九年级物理上册人教版》

【活动二】 测量小灯泡的电阻。
1. 将上述实验中的定值电阻换成小灯泡,用同样的方法测定小灯泡的电阻,并书写出完整的实验报告。
2. 对比分析：
(1)分析“测量定值电阻的阻值大小”和“测量小灯泡的电阻”的实验数据发现,定值电阻的阻值是不变的,而小灯泡的电阻是随着电压的增大而增大(选填“增大”或“减小”)的。原因是小灯泡的电阻受温度影响较大。
(2)测小灯泡的电阻时,能不能取电阻的平均值？为什么？
不能，因为在不同的电压下，小灯泡灯丝的电阻的大小是不同的，因此测量时不能取电阻的平均值。
归纳
伏安法测电阻：用电压表测量未知电阻两端的电压,用电流表测量通过该电阻的电流,然后用 $ R = \frac{U}{I} $ 算出电阻的大小。

答案： 2.
(1)增大 小灯泡的电阻受温度影响较大
(2)不能，因为在不同的电压下，小灯泡灯丝的电阻的大小是不同的，因此测量时不能取电阻的平均值。

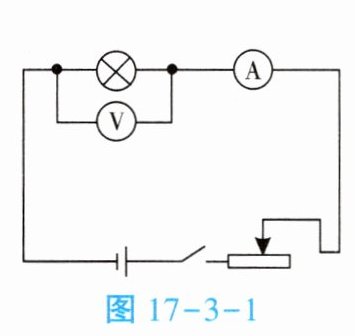

1. 小华在做“测量小灯泡的电阻”实验时,设计了如图 17-3-1 所示的电路图。
(1)请按照小华设计的电路图,用笔画线代替导线连接图 17-3-2 所示的实物。


(2)连接电路时开关应断开(选填“闭合”或“断开”),闭合开关前,滑动变阻器的滑片应调到阻值最大(选填“阻值最大”或“阻值最小”)的位置。

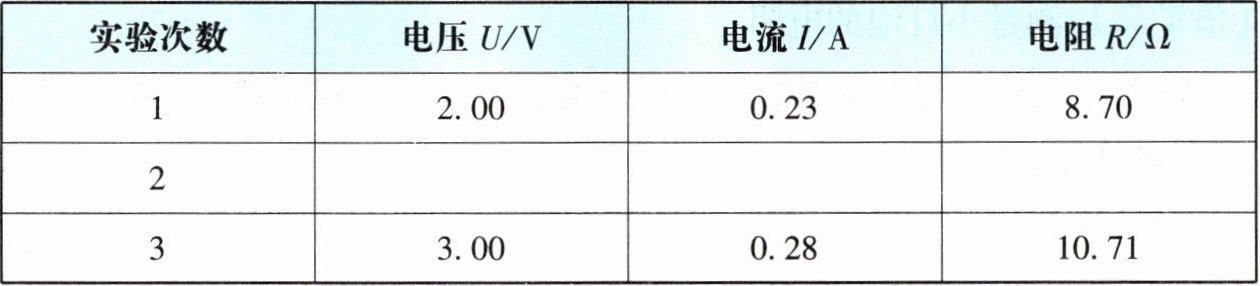

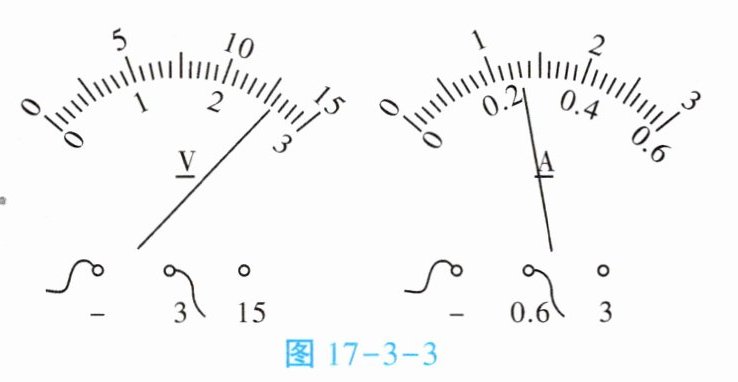

(3)下表是小华按正确的操作测得的数据。第 2 次实验时,电压表和电流表的示数如图 17-3-3 所示。则第 2 次实验时,小灯泡两端的电压为2.60 $ V $,通过小灯泡的电流为0.26 $ A $,此时小灯泡的电阻为10.00 $ Ω $。
|实验次数|电压 $ U/V $|电流 $ I/A $|电阻 $ R/Ω $|
|1|2.00|0.23|8.70|
|2| | | |
|3|3.00|0.28|10.71|

(4)根据上表小华记录的实验数据,归纳小灯泡电阻变化的规律：电压越大、电流越大，小灯泡电阻越大。(注：请同学们查找导致小灯泡电阻变化的真正原因。)。

答案：
(2)断开 阻值最大
(3)2.60 0.26 10.00
(4)电压越大、电流越大，小灯泡电阻越大。(注：请同学们查找导致小灯泡电阻变化的真正原因。)
