《2025年阳光学业评价九年级物理上册人教版》

2. 如图 15 - 2 - 10 所示,已知电路中所有元器件完好。
(1) 按要求在下面的虚线框内画出等效电路图。
①单独闭合开关 $ S_{1} $ 时

②同时闭合开关 $ S_{1} $ 和 $ S_{2} $ 时
(2) 单独闭合开关 $ S_{1} $ 时,灯泡发光；同时闭合开关 $ S_{1} $ 和 $ S_{2} $ 时,灯泡不发光。(均选填“发光”或“不发光”)
(3) 单独闭合开关 $ S_{1} $ 时,电路属于通路；同时闭合开关 $ S_{1} $ 和 $ S_{2} $ 时,电路属于短路。(均选填“通路”“断路”或“短路”)口述你的判断依据。
口述依据:①单独闭合开关S₁后，从闭合回路分析，用电器与电源构成了闭合回路，用电器能够正常工作，所以为通路。②同时闭合开关S₁和S₂后，从闭合回路分析，电路为一条闭合回路，但电路里没有任何用电器，电流从电源正极直接流回电源负极，所以为短路。(仅供参考，合理即可)

答案：
(1)①如答图15-5所示。 ②如答图15-6所示。
(2)发光 不发光
(3)通路 短路 口述依据:①单独闭合开关S₁后，从闭合回路分析，用电器与电源构成了闭合回路，用电器能够正常工作，所以为通路。②同时闭合开关S₁和S₂后，从闭合回路分析，电路为一条闭合回路，但电路里没有任何用电器，电流从电源正极直接流回电源负极，所以为短路。(仅供参考，合理即可)

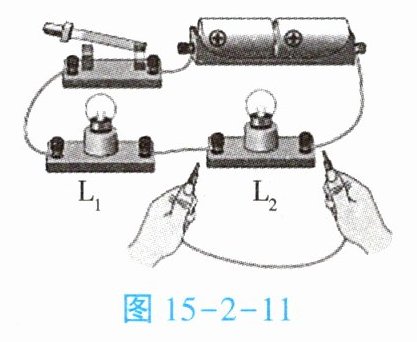

3. 图 15 - 2 - 11 是由 $ L_{1} $、$ L_{2} $ 两个小灯泡、两节干电池、一个开关组成的电路。闭合开关,$ L_{1} $、$ L_{2} $ 发光。
(1) 把导线接在 $ L_{2} $ 的两端,你会看到 $ L_{1} $发光,$ L_{2} $熄灭；(均选填“熄灭”或“发光”) $ L_{1} $通路,$ L_{2} $短路。(均选填“通路”“断路”或“短路”)
(2) 在虚线框内画出把导线接在 $ L_{2} $ 两端时的等效电路图。

(2)如答图15-7所示。

答案：
(1)发光 熄灭 通路 短路
(2)如答图15-7所示。
