《2025年阳光学业评价九年级物理上册人教版》

【活动一】 认识电压。

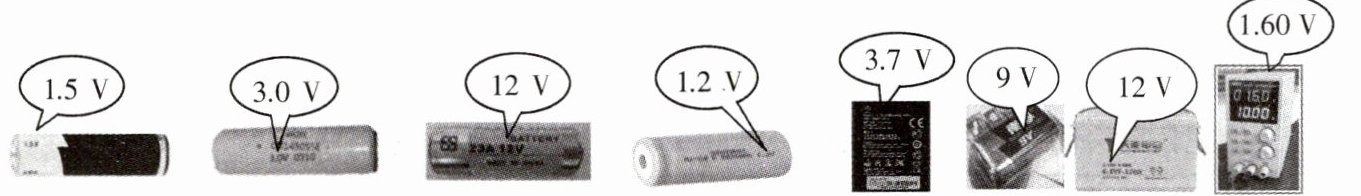

如图 16 - 1 - 1 所示的几种电源,它们提供的电压一样吗？

答案： 它们提供的电压不一样。

【活动三】 用电压表测量小灯泡两端的电压。

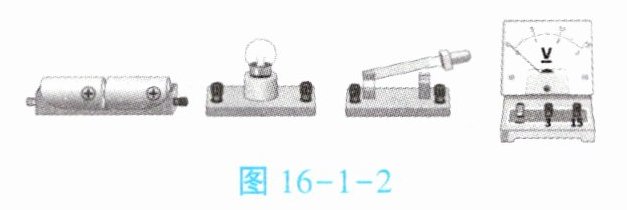

部分实验器材如图 16 - 1 - 2 所示。

1. 电压表在电路中的符号是①。用电压表测量小灯泡两端的电压时,电压表应与小灯泡并联。
2. 根据图 16 - 1 - 2 所示实验器材,在上面的虚线框内画出用电压表测量小灯泡两端电压的电路图。(要求：用“+”“-”标出电压表的正、负接线柱)
3. 动手实验：根据电路图、说明书连接电路。

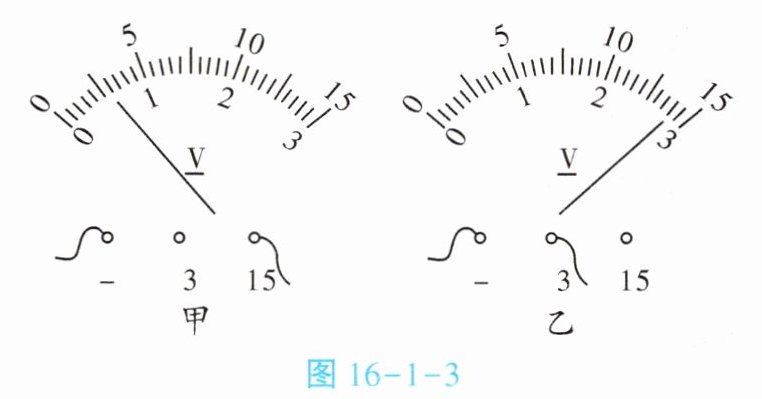

4. 实验时,甲、乙两组同学的电压表示数如图 16 - 1 - 3 所示。甲组同学测得小灯泡两端的电压为3.0V,乙组同学测得小灯泡两端的电压为2.80V。

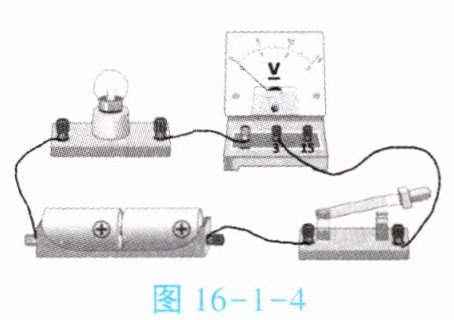

5. 动手实验：按图 16 - 1 - 4 连接实验电路,在所有元器件均完好的情况下,闭合开关,电压表的指针是否偏转？小灯泡是否发光？电压表指针偏转，小灯泡不发光。

答案： 1.① 并联　2.如答图16−1所示。 4.3.0　2.80　5.电压表指针偏转，小灯泡不发光
