《2025年阳光学业评价九年级物理上册人教版》

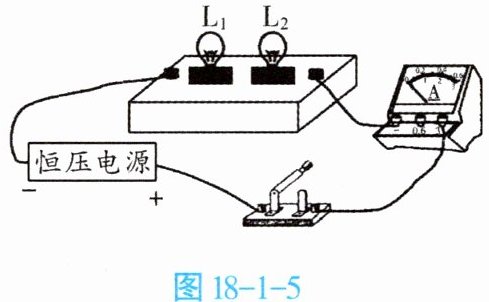

1. 如图 18-1-5 所示,两灯泡$ L_1、$$L_2 $在盒内的连接方式未知,电源电压为 6 V。开关闭合后两灯泡均发光,电流表读数为 0.9 A；若把$ L_1 $取下$,L_2 $仍发光,电流表读数变为 0.3 A。

$(1) L_1 $和$ L_2 $是并联还是串联？
(2) 画出图 18-1-5 对应的电路图。
(3) ①取下$ L_1 $后,画出等效电路图。
②取下$ L_1 $后,5 s 内电流通过$ L_2 $做了多少焦的功？消耗多少焦的电能？
(4) 两灯都发光时,1 min 内$ L_1 $消耗的电能是多少？

答案：

(1)L₁、L₂是并联连接。　　
(2)如答图18 - 1所示。　　
(3)①如答图18 - 2 所示。　　②W₂=U₂I₂t=6V×0.3A×5s=9J，5s内电流通过L₂做了9J的功，消耗电能9J。　　
(4)W₁=U₁I₁t=6V×0.6A×60s=216J

2. 根据《铁路旅客禁止、限制携带和托运物品目录》的规定,乘客携带的充电宝,单块额定能量不超过 100 W·h。某同学看见一个充电宝的铭牌上写着“电池容量 20 000 mA·h/3.7 V”,请通过计算说明他能否带这个充电宝乘坐火车。

答案： W=UIt=3.7V×20A×3.6×10³s=2.664×10⁵J，W额=Pt=100W·h=100×3.6×10³J=3.6×10⁵J，W＜W额，可带。
