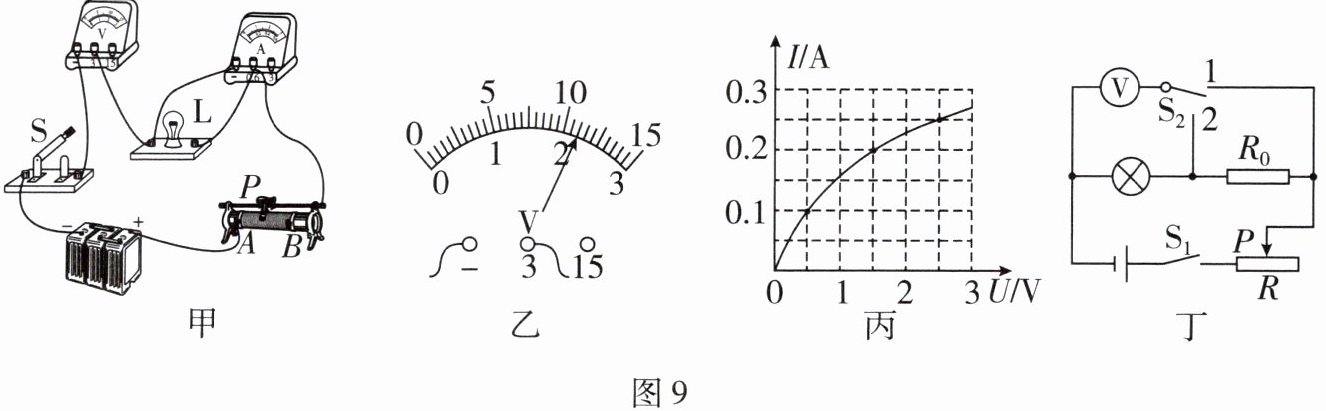

8. 小明在“测量小灯泡正常发光时的电阻”实验中，连接的实物电路如图9 - 甲所示，其中电源电压恒为$6\ V$，小灯泡正常发光时其两端电压为$2.5\ V$，电阻约为$10\ \Omega$。
(1)图9 - 甲实物电路中有一根导线连错，请在连错的导线上打“×”，并把它改接正确。
(2)实验室提供有下列两种规格的滑动变阻器，应选用B(选填字母)。
A. “$10\ \Omega\ \ 1\ A$”
B. “$20\ \Omega\ \ 1\ A$”
(3)正确连接电路后，闭合开关，移动滑片$P$后，发现电压表的示数如图9 - 乙所示，为2.2$V$；要测量小灯泡正常发光时的电阻，应将滑片$P$向A(选填“$A$”或“$B$”)端移动。
(4)根据实验数据绘制的小灯泡的$I - U$关系图像如图9 - 丙所示。由图像可知：
①小灯泡正常发光时的电阻为10$\Omega$；
②小灯泡两端的电压增大时，灯丝电阻变大(选填“变大”“变小”或“不变”)，这是由于灯丝电阻受到了温度的影响。
(5)该实验中，不能(选填“能”或“不能”)通过计算小灯泡电阻的平均值来减小误差。
(6)另一实验小组设计了如图9 - 丁所示的电路测量上述小灯泡正常发光时的电阻，定值电阻的电阻$R_0$已知。
①闭合开关$S_1$，将开关$S_2$拨到触点2(选填“$1$”或“$2$”)，移动滑片，使电压表的示数为2.5$V$；
②仍然闭合开关$S_1$，再将开关$S_2$拨到另一触点，保持滑片的位置不动，读出电压表的示数为$U$；
③小灯泡正常发光时的电阻$R_L =$$\frac{2.5V × R_0}{U - 2.5V}$。(用已知量和测量量的符号表示)

答案：
8.
(1)如图2所示
　　　　　　　
(2)B　
(3)2.2  A　
(4)①10　②变大　温度
(5)不能　
(6)①2 2.5　③$\frac{2.5V × R_0}{U - 2.5V}$
