《2025年领跑作业本九年级物理全一册人教版深圳专版》

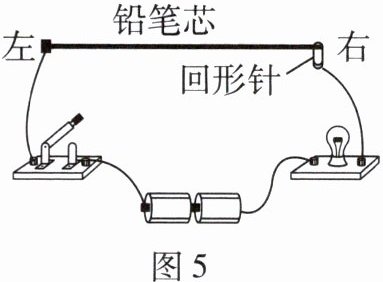

2. (2024徐州改编)如图5所示，小明用铅笔芯做滑动变阻器，设计并制作一个模拟调光灯，器材有电池组(电压为3 V)、小灯泡(2.5 V 0.3 A)、铅笔芯、金属回形针、开关、导线、电压表。
(1) 铅笔芯和小灯泡的连接方式是串联。
(2) 闭合开关，向左移动回形针，小灯泡的亮度变亮。
(3) 把电压表和小灯泡并联，调节回形针的位置，当电压表的示数为2.5 V时，在铅笔芯上标记此时回形针的位置。后续使用该调光灯的过程中，向左移动回形针时，不能(选填“能”或“不能”)超过此位置，原因是防止烧毁小灯泡。
(4) 另一位同学也制作了类似的模拟调光灯，但他发现闭合开关后，向左移动回形针的过程中，小灯泡的亮度变化不明显，他应该更换更细(选填“粗”或“细”)的铅笔芯来制作。

答案：
(1)串
(2)亮
(3)不能 防止烧毁小灯泡
(4)细

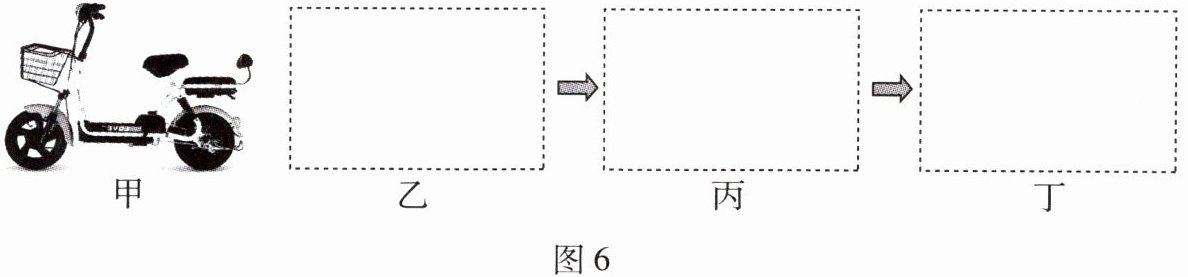

3. 电动自行车(如图6 - 甲)极大地方便了我们的日常生活。假如你是某品牌电动自行车的研发人员，请你完成以下设计任务。
任务一：基本功能设计
(1) 电源选择：若每节蓄电池的电压是12 V，该电动自行车所需的工作电压为48 V，则应将4节蓄电池串联作为电源。
(2) 启动电动自行车时，需要插入钥匙并旋转，钥匙相当于电路中的开关；当加速时，需要旋转右边的转把，转把相当于滑动变阻器(填电路元器件名称)，可以改变通过电机的电流。
(3) 请你利用定值电阻(用于保护电路)、电动机(符号为Ⓜ)、开关、电源、滑动变阻器等器材，在图6 - 乙所示的虚线框内绘制一个能调节电动机转速的电路图。
任务二：进阶功能设计
(4) 实时显示电池电量：电动自行车上的仪表盘上能实时显示电池电量，而电池电量大多是根据电池电压来计算的。请你在乙电路上添加一个常见的电学元器件，以满足此功能，并在图6 - 丙所示的虚线框内画出来。
(5) 快速提速：目前市面上很多电动自行车都安装了加速按钮，按下此按钮后，电动自行车的可调最大车速提高。请你在丙电路上再添加一个加速开关(符号为＜image＞)，以满足此功能，并在图6 - 丁所示的虚线框内画出来。

答案：
(1)4节蓄电池串联
(2)开关 滑动变阻器
