《2025年领跑作业本九年级物理全一册人教版深圳专版》

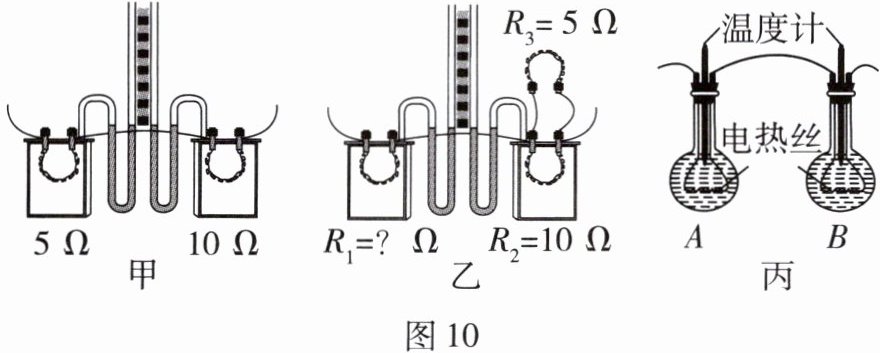

11. 图10 - 甲、乙是小聪探究电流通过导体时产生的热量与哪些因素有关的实验装置，甲、乙装置中两个相同透明容器内密封着等量的空气。
||||
|----|----|----|
|图10 - 甲|图10 - 乙|图10 - 丙|
(1)实验中电阻丝产生热量的多少通过$U$形管中液面的高度差来反映。
(2)甲装置可探究电流产生的热量与电阻的关系，通电一段时间后，右(选填“左”或“右”)侧$U$形管中液面的高度差较大，左、右两容器中的电阻丝产生的热量之比$Q_{左}:Q_{右}=$1:2。
(3)乙装置中，$R_{1}$为10$Ω$，电阻为$R_{3}$的电阻丝的作用是使通过电阻为$R_{1}$和$R_{2}$的电阻丝的电流不相等。
(4)小聪又用图10 - 丙所示的装置再次探究电流产生的热量与电阻的关系，两电热丝的电阻应不相等(选填“相等”或“不相等”)，$A$、$B$两烧瓶中应装入相同(选填“相同”或“不同”)的液体。
(5)小聪再次实验时发现，一段时间后$A$烧瓶中温度计示数上升较多，$B$烧瓶中温度计示数几乎没有变化，小聪认为这是因为$B$烧瓶中电热丝被烧断了，但小慧不同意，请写出小慧判断的依据：若$B$烧瓶中电热丝被烧断，则电路断路，$A$烧瓶中电热丝也不发热，温度计示数应无变化。
(6)若用图10 - 丙所示的装置比较水和煤油的吸热能力，则两电热丝的电阻应相等(选填“相等”或“不相等”)，两烧瓶内应分别装入初温和质量(选填“质量”或“体积”)相等的水和煤油。通电一段时间后，煤油的温度更高，说明水(选填“水”或“煤油”)的吸热能力更强。

答案： （1）液面的高度差
（2）电阻；右；$1:2$
（3）$10$；使通过电阻为$R_{1}$和$R_{2}$的电阻丝的电流不相等
（4）不相等；相同
（5）若$B$烧瓶中电热丝被烧断，则电路断路，$A$烧瓶中电热丝也不发热，温度计示数应无变化
（6）相等；质量；水
