《2025年领跑作业本九年级物理全一册人教版深圳专版》

1. 如图1所示,利用电压表和电阻为$R_{0}$的定值电阻,测量待测电阻器的电阻$R_{x}$。请将实验步骤补充完整:
(1) 闭合开关$S_{1}$,把开关$S_{2}$拨到触点$a$,记下此时电压表的示数$U_{1}$;
(2) 再把开关$S_{2}$拨到触点$b$,记下此时电压表的示数$U_{2}$;
(3) 待测电阻器的电阻$R_{x}=$。(用$U_{1}$、$U_{2}$、$R_{0}$表示)

答案：
(3)$\frac{(U_{2}-U_{1})R_{0}}{U_{1}}$

2. 如图2所示,利用电压表和最大电阻为$R$的滑动变阻器,测量待测电阻器的电阻$R_{x}$。请将实验步骤补充完整:
(1) 闭合开关$S$,调节滑动变阻器的滑片到最左端,读出电压表的示数$U_{1}$;
(2) 再将滑片移至最右端,读出电压表的示数$U_{2}$;
(3) 此时待测电阻器两端的电压$U_{x}=$;通过待测电阻器的电流$I_{x}=$;待测电阻器的电阻$R_{x}=$。(均用已知量和测量量的符号表示)

答案：
(3)$U_{2}$;$\frac{U_{1}-U_{2}}{R}$;$\frac{U_{2}R}{U_{1}-U_{2}}$

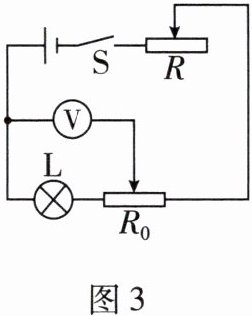

3. 小亮在测量小灯泡正常发光时的电阻时,发现实验器材中没有电流表,却多了一个最大电阻为$R_{0}$的滑动变阻器,于是他设计了图3所示电路,测出了标有“2.5 V”的小灯泡正常发光时的电阻,请将下列步骤补充完整:
(1) 闭合开关$S$,先调节最大电阻为$R_{0}$的滑动变阻器的滑片到最左端,再调节最大电阻为$R$的滑动变阻器的滑片,直到电压表的示数为V;
(2) 接着调节最大电阻为的滑动变阻器的滑片到最右端,读出此时电压表的示数$U$;
(3) 小灯泡正常发光时的电阻$R_{L}=$。(用$U$、$R_{0}$和已知量表示)

答案：
(1)2.5;
(2)$R_{0}$;
(3)$\frac{2.5\ V× R_{0}}{U-2.5\ V}$

4. 小华利用图4所示的电路测量待测电阻器的电阻$R_{x}$,定值电阻的电阻$R_{0}$已知,电源电压未知且不变。请将实验步骤补充完整:
(1) 只闭合开关,记录电流表的示数$I_{1}$;
(2) 闭合开关$S_{1}$、$S_{2}$,记录电流表的示数$I_{2}$;
(3) 待测电阻器的电阻$R_{x}=$。(用已知量和测量量的符号表示)

答案：
(1)$S_{1}$;
(3)$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$

5. 在“伏安法测电阻”实验中,若电压表损坏,利用其他原有的器材也能测出待测电阻器的电阻$R_{x}$,实验电路如图5所示(滑动变阻器的最大电阻为$R_{0}$,电源电压未知且不变)。请将下列实验步骤补充完整:
(1) 闭合开关$S$,将滑动变阻器的滑片$P$移到$a$端,记录电流表的示数$I_{1}$;
(2) ,记录电流表的示数$I_{2}$;
(3) 待测电阻器的电阻$R_{x}=$。(用已知量和测量量的符号表示)

答案：
(2)将滑动变阻器的滑片P移到b端;
(3)$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
