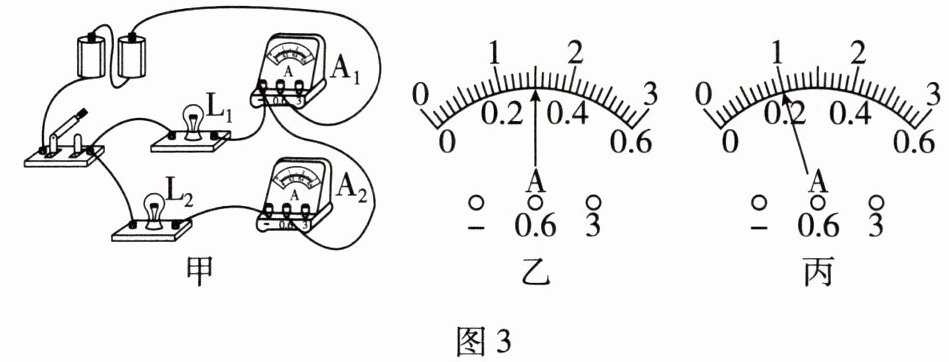

4. 图3 - 甲所示的电路中，开关闭合后，灯泡$L_{1}$、$L_{2}$联；若电流表$A_{1}$、$A_{2}$的示数分别如图3 - 乙、丙所示，则通过灯泡$L_{1}$的电流为A，通过灯泡$L_{2}$的电流为A。

答案： 并；0.1；0.2

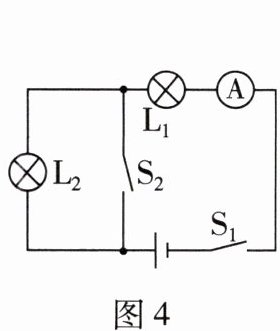

5. 图4所示的电路中，当开关$S_{1}$闭合、$S_{2}$断开时，电流表的示数为0.24 A，此时通过灯泡$L_{1}$的电流为A，通过灯泡$L_{2}$的电流为A；当开关$S_{1}$和$S_{2}$均闭合时，电流表的示数为0.56 A，此时通过灯泡$L_{1}$的电流为A，通过灯泡$L_{2}$的电流为A。

答案： 0.24；0.24；0.56；0

6. 将两个相同的用电器接入同一电路中，测得通过它们的电流相等，则它们(C)

A.一定串联
B.一定并联
C.可能串联也可能并联
D.不可能是并联

答案： 6. C

7. 如图5所示，灯泡$L_{1}$、$L_{2}$、$L_{3}$允许通过的最大电流分别为0.2 A、0.3 A、0.4 A，则此部分电路中允许通过的最大电流为(A)

A.0.2 A
B.0.3 A
C.0.4 A
D.0.9 A

答案： 7. A

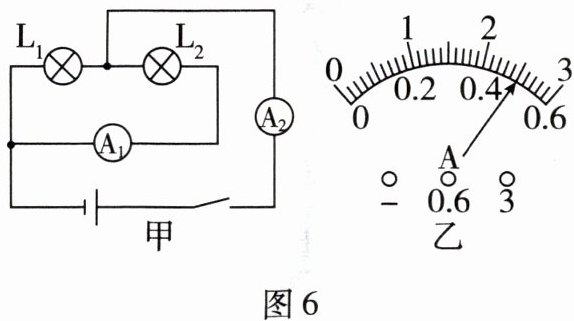

8. 图6 - 甲所示的电路中，闭合开关，两灯泡均发光，电流表$A_{1}$、$A_{2}$指针的位置均如图6 - 乙所示。通过灯泡$L_{1}$、$L_{2}$的电流之比为(B)

A.$1:1$
B.$4:1$
C.$1:4$
D.$1:5$

答案： 8. B

9. 小明家客厅中有电视机、电冰箱、洗衣机各一台，电灯两盏，它们并联在电路中。已知电视机、电冰箱和洗衣机的工作电流分别是250 mA、1.5 A和2.8 A，每盏电灯的工作电流是0.3 A，则这些用电器同时使用时，干路电流是A；若客厅中干路电流不允许超过6 A，则客厅还能再装盏相同的灯。

答案： $5.15$；$2$

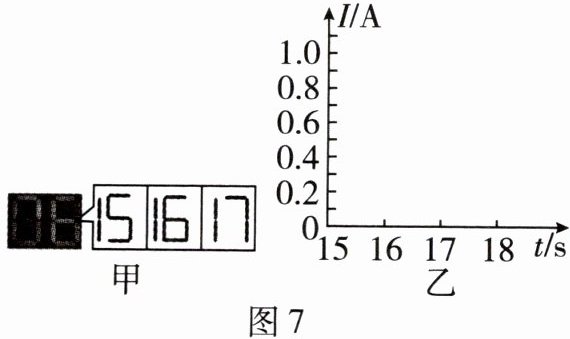

10. 图7 - 甲是一款两位数的计时器，每个数字由相同规格的长灯条并联组成。计时器工作时，通过每个长灯条的电流都是0.1 A。请在图7 - 乙中画出：从数字15到数字17的过程中，计时器干路中的电流随时间变化的关系图像。（每个数字的亮灯时间按1 s计）

答案：
10. 如图2所示
