《2025年领跑作业本九年级物理全一册人教版深圳专版》

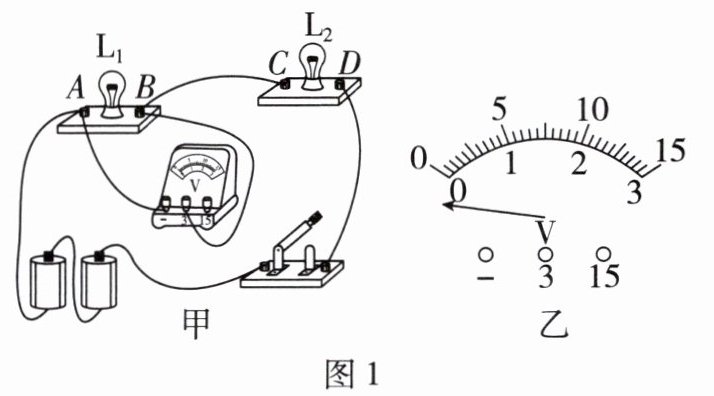

1. 在“探究串联电路中电压的特点”实验中，小广连接的实物电路如图1 - 甲所示。

(1)连接电路前，小广发现电压表的指针位置如图1 - 乙所示，他需要对电压表进行的操作是调零。
(2)小广闭合开关后，发现两灯泡均不发光，电压表指针不偏转，若故障仅有一处且只发生在灯泡上，则电路故障可能是灯泡L₂断路。

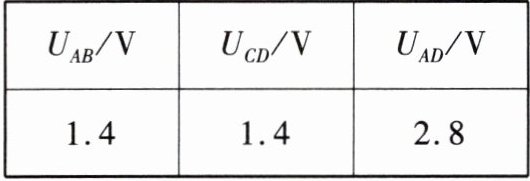

(3)排除故障后，小广完成了实验，得到的数据如上表所示。分析实验数据，小广得出两个结论：①串联电路中，电源两端的电压等于各用电器两端的电压之和；②串联电路中，各用电器两端的电压相等。
(4)实验结束后，小广和小华互相交流，小华指出小广的结论②是错误的，得出该错误结论的原因是小广选用了两只规格相同的灯泡进行实验；小广实验中的另一个不足之处是只进行了一次实验，结论不具有普遍性。

答案：
(1)调零　
(2)灯泡L₂断路　
(3)①等于　
(4)小广选用了两只规格相同的灯泡进行实验　只进行了一次实验，结论不具有普遍性

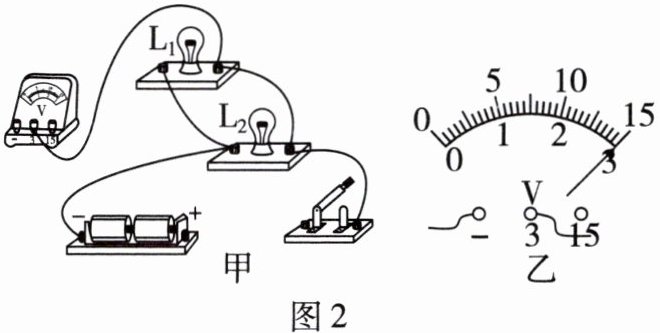

2. 在“探究并联电路中电压的特点”实验中，实验电路如图2 - 甲所示。
(1)连接电路时开关应处于断开状态。
(2)要用电压表测量小灯泡 $L_1$ 两端的电压，请用笔画线表示导线将图2 - 甲的电路连接完整。
(3)闭合开关，观察到小灯泡 $L_1$ 发光、$L_2$ 不发光，故障可能是小灯泡L₂断路。
(4)排除故障后，用电压表分别测量小灯泡 $L_1$、$L_2$ 及电源两端的电压，电压表示数均如图2 - 乙所示，为3V。更换不同规格的小灯泡进行多次测量，发现电压表示数仍如图2 - 乙所示，由此得出结论：并联电路中，各支路用电器两端的电压等于电源两端的电压。

答案：
(1)断开　
(2)如图1所示　
(3)小灯泡L₂断路　
(4)3　并联电路中，各支路用电器两端的电压等于电源两端的电压

3. 关于图3所示的电路，闭合开关后，下列说法正确的是()

A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： C
