《2025年领跑作业本九年级物理全一册人教版深圳专版》

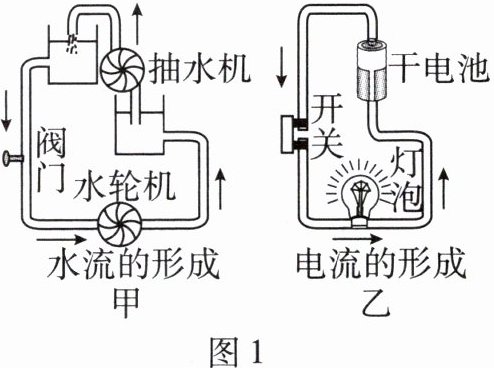

1. 类比是重要的科学研究方法。如图1所示，水路和电路有许多相似之处，水路中抽水机的作用相当于电路中的干电池(选填“干电池”“开关”或“灯泡”)；图中一节干电池的电压是1.5V，合1.5×10³mV。

答案： 干电池 1.5 1.5×10³

2. 关于电压和电流，下列说法正确的是(C)

A.电压的作用是使电路中产生自由电荷
B.只要有电压，电路中就一定有持续电流
C.只要有电流，电路两端就一定有电压
D.断开开关后，电路中无电流通过，电源电压为0

答案： C

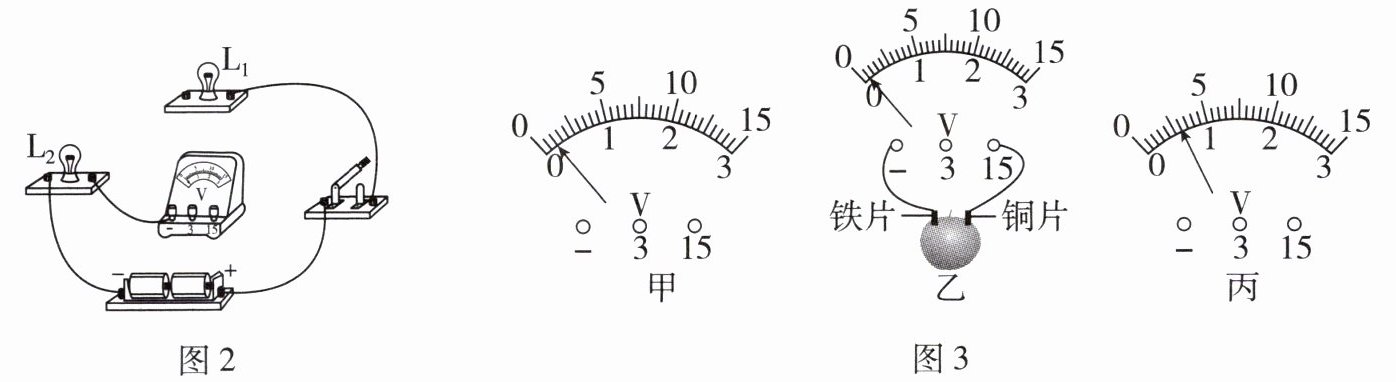

3. 如图2所示，请用笔画线表示导线将实物电路连接完整。要求：灯L₁、L₂串联，电压表测量灯L₁两端的电压（约为1.5 V），导线不交叉。

答案：
如图1所示
　　　　　　　

4. 石岩沙梨是深圳主要的特色水果之一，其果实以体大、多汁、甘甜的特性而深受大众喜爱。小丽将铜片和铁片插入沙梨中，制成了一个沙梨电池。她打算用电压表测量这个沙梨电池的电压。
(1)测量前，小丽发现电压表的指针位置如图3 - 甲所示，则接下来她应给电压表调零。
(2)由于不能估计沙梨电池电压的大小，为了安全起见，小丽先选用0 ~ 15 V的测量范围进行试触。试触时电压表的示数如图3 - 乙所示。
①从图中可以看出，该沙梨电池的正极是铜片(选填“铜片”或“铁片”)。
②由试触结果可知，小丽接下来应进行的操作是改用0~3V的测量范围再次测量。调整后正确测量，电压表的示数如图3 - 丙所示，为0.6V。

答案：
(1)给电压表调零
(2)①铜片 ②改用0~3V的测量范围再次测量0.6V

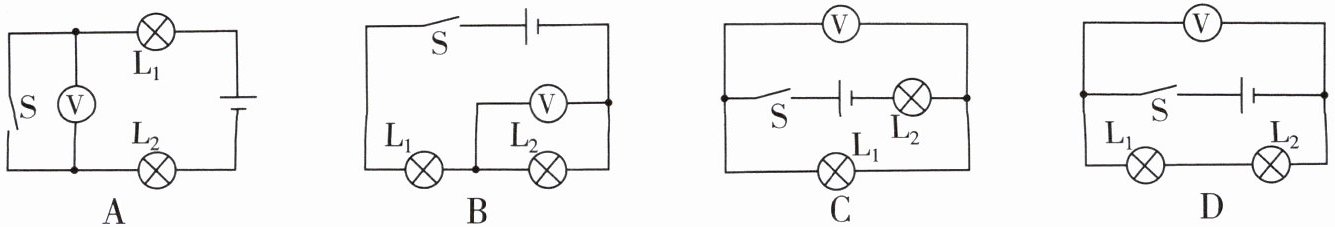

5. 下列电路中，闭合开关后，电压表测量灯L₁两端电压的是(C)


A.
B.
C.
D.

答案： C
