《2025年领跑作业本九年级物理全一册人教版深圳专版》

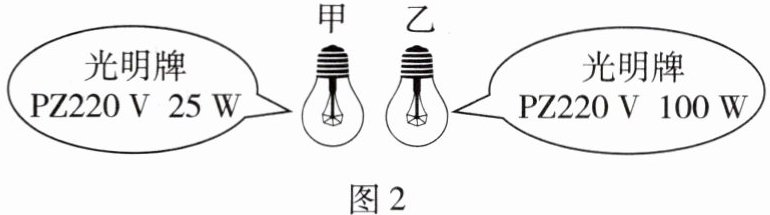

3. 甲灯和乙灯的铭牌信息如图2所示(假设灯泡电阻保持不变)，将两灯连接在电压为$220V$的电源上，闭合开关后两灯都能发光，下列说法正确的是(D)

A.串联接入电路时，乙灯能正常发光
B.串联接入电路时，乙灯更亮
C.并联接入电路时，只有甲灯能正常发光
D.并联接入电路时，乙灯更亮
|光明牌|甲|乙|光明牌|
|----|----|----|----|
|PZ220V 25W|||PZ220V 100W|

答案： D

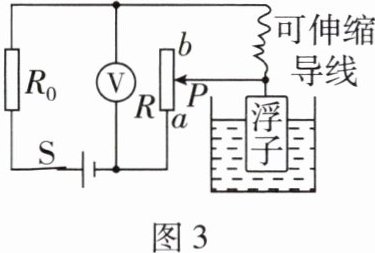

4. 图3所示是一科技创新小组设计的水位计工作原理图，电源电压恒定，定值电阻的电阻为$R_{0}$，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆$P$升降，水位计(由电压表改装)的示数反映水位的升降情况。当水位最低时，滑杆$P$位于滑动变阻器的$a$端。下列说法正确的是(C)

A.水位上升时，电路的总电阻变小
B.水位上升时，电压表的示数不变
C.水位下降时，电路的总功率变大
D.水位下降时，定值电阻的功率变小
||
|----|
|图3|

答案： C

5. 如图4所示，电源电压恒为$6V$，定值电阻的电阻$R_{1}$为$6Ω$，电流表的测量范围为$0\sim0.6A$。闭合开关$S$后，当滑片$P$位于滑动变阻器的最右端时，定值电阻两端的电压为$1.2V$。求：
||
|----|
|图4|
（1）滑动变阻器的最大电阻；
（2）在保证电路安全的前提下，滑动变阻器可调节的最小电阻；
（3）电路的最小电功率。

答案： （1）解：当滑片$P$位于滑动变阻器最右端时，滑动变阻器两端的电压：$U_{滑}=U - U_{1}=6\ V - 1.2\ V = 4.8\ V$
电路中通过的电流：$I = \frac{U_{1}}{R_{1}} = \frac{1.2\ V}{6\ \Omega}=0.2\ A$
滑动变阻器的最大电阻：$R_{滑}=\frac{U_{滑}}{I}=\frac{4.8\ V}{0.2\ A}=24\ \Omega$
（2）电路中可通过的最大电流为$0.6\ A$，则电路的最小总电阻：$R_{min}=\frac{U}{I_{max}}=\frac{6\ V}{0.6\ A}=10\ \Omega$
滑动变阻器可调节的最小电阻：
$R_{滑min}=R_{min}-R_{1}=10\ \Omega - 6\ \Omega = 4\ \Omega$
（3）当滑片$P$位于最右端时，电路中通过的电流最小，电路的总功率最小
电路的最小电功率：$P_{min}=U × I_{min}=6\ V × 0.2\ A = 1.2\ W$
答：
(1)滑动变阻器的最大电阻为$24\ \Omega$；
(2)在保证电路安全的前提下，滑动变阻器可调节的最小电阻为$4\ \Omega$；
(3)电路的最小电功率为$1.2\ W$。
