《2025年领跑作业本九年级物理全一册人教版深圳专版》

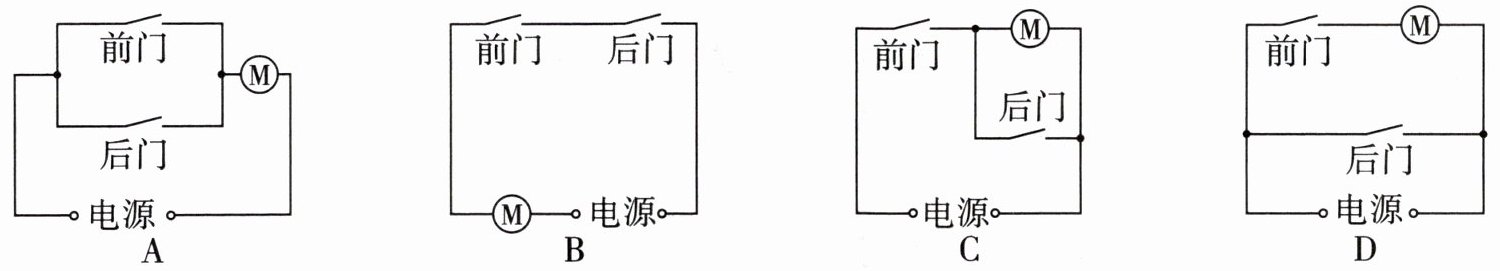

1. 电动公共汽车的动力来源于电动机，前、后两门(电路开关)中任意一个门没有关闭好，电动公共汽车都无法行驶。下列电路设计中，符合要求的是(B)

答案： B

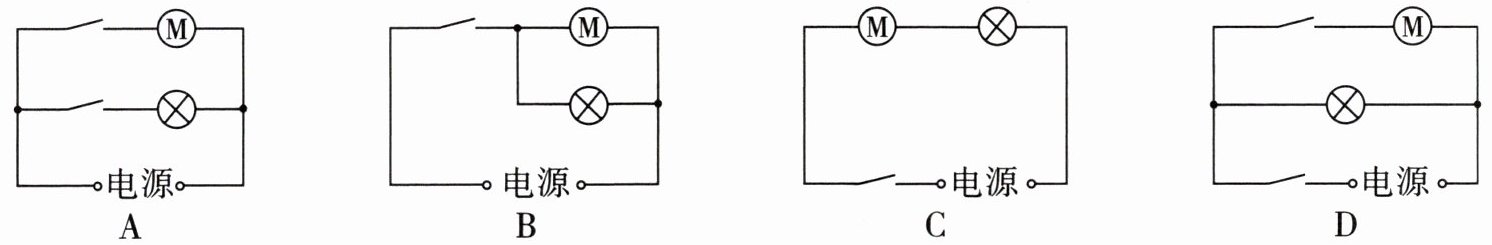

2. (2024巴中)为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部的电路设计，你认为符合要求的是(A)

答案： A

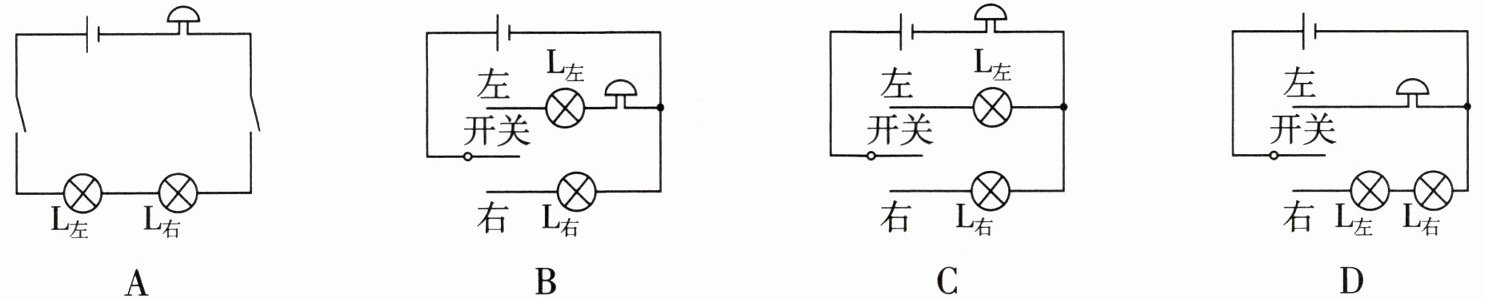

3. 许多景区都有方便的共享电动助力车，为了确保安全，助力车上配备有转向灯和蜂鸣器。“左转”开关闭合，左转向灯亮且蜂鸣器响；“右转”开关闭合，右转向灯亮且蜂鸣器响。下列电路设计中符合要求的是(C)

答案： C

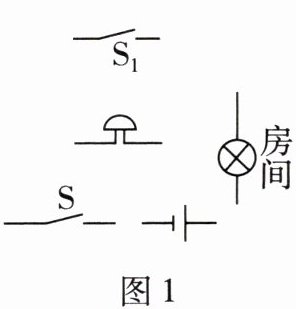

4. 某创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关$S$闭合后，当房门紧闭（开关$S_{1}$闭合）时，灯亮、电铃不响；当房门被打开（开关$S_{1}$断开）时，灯亮且电铃发声报警。请用笔画线表示导线，按要求连接图1所示的电路。

答案：
如图1所示
　　　　　　　　

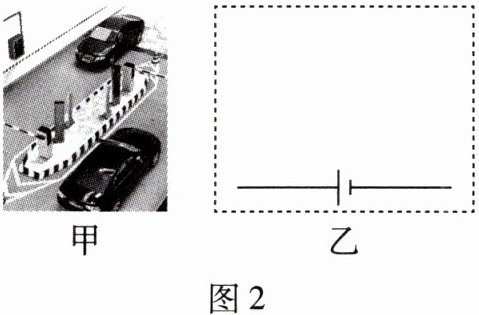

5. 图2 - 甲所示为无人值守停车场，车辆驶入时，入口的摄像头（用$S_{1}$表示）采集完车辆信息后，进入闸（用$M_{1}$表示）打开；车辆驶出时，出口的摄像头（用$S_{2}$表示）比对车辆的信息，驾驶员扫码付费（用$S_{3}$表示）后，驶出闸（用$M_{2}$表示）打开。请根据上述信息，将图2 - 乙中的电路补画完整。

答案：
如图2所示
