《2025年领跑作业本九年级物理全一册人教版深圳专版》

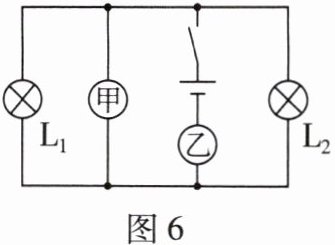

6. 如图6所示，闭合开关后两灯均能发光，且灯L₁比灯L₂亮，则(A)

A.甲为电压表，乙为电流表
B.甲为电流表，乙为电压表
C.通过两灯的电流一定相等
D.灯L₁两端的电压一定比灯L₂两端的电压大
]

答案： A

7. 在如图7所示的电路中，a、b是电流表或电压表，闭合开关S，小灯泡L正常发光，下列说法正确的是(D)

A.a是电流表，b是电压表
B.图中a、b两电表的左端均为“-”接线柱
C.若小灯泡L断路，则a、b两电表示数均为0
D.a、b两电表交换位置后都不会被烧坏
]

答案： D

8. 如图8所示，请在图中“○”内填入电流表或电压表的符号，使开关S闭合后两灯均发光。
]

答案：
如图1所示

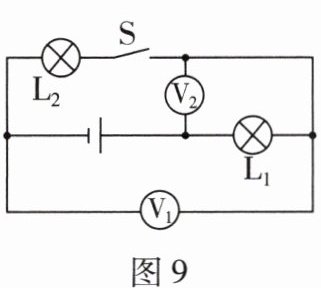

9. 在如图9所示的电路中，闭合开关S后，两灯泡是串联的；若电压表V₁、V₂的示数分别为4.5V、1.5V，则灯泡L₁两端的电压为1.5V，灯泡L₂两端的电压为4.5V，电源电压为6V。
]

答案： 串 1.5 4.5 6

10. 如图10-甲所示的电路，当开关S闭合后，两灯均发光且两个电流表的指针偏转情况均如图10-乙所示，则通过灯L₁的电流为1.44A，通过灯L₂的电流为0.36A；若电压表的示数为2.8V，则电源电压等于(选填“大于”“小于”或“等于”)2.8V。

答案： 1.44 0.36 等于

11. 如图11所示，甲、乙、丙分别为电流表或电压表，若开关闭合后，灯泡L发光，则甲为电压表，乙为电流表，丙为电压表。

答案： 电压 电流 电压

12. 图12为一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向。请在图中虚线框的位置处分别补画电源和电压表或电流表的符号，使开关都闭合时，两灯均发光。
]

答案：
如图2所示

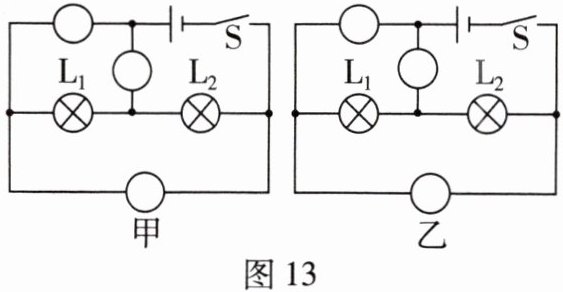

13. 如图13所示，请在电路图的“○”内填入电流表或电压表的符号，使闭合开关后两个灯泡都能发光。要求：(1)图甲中两个灯泡串联；(2)图乙中两个灯泡并联。

答案：

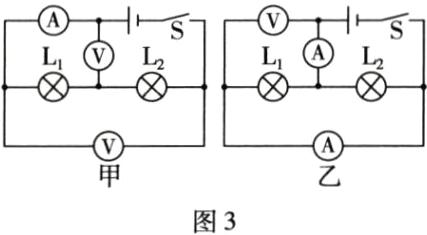

如图3所示
