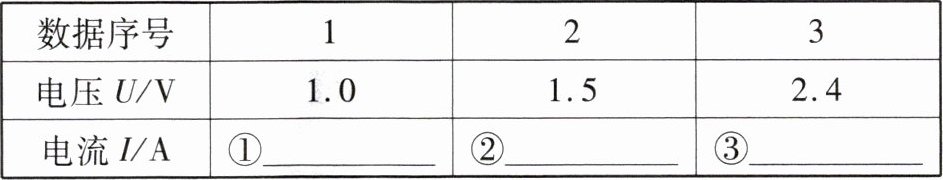

4. 小楠在做“伏安法测定值电阻的电阻”实验时，把测量的电流值都写在了如图3所示的草稿纸上而忘了填入实验表格中。请你帮助小楠将草稿纸上的数据填入下表中，并计算出定值电阻的电阻为5.3$ \Omega $(结果保留1位小数)。

答案： 4.①0.2 ②0.3 ③0.4 5.3

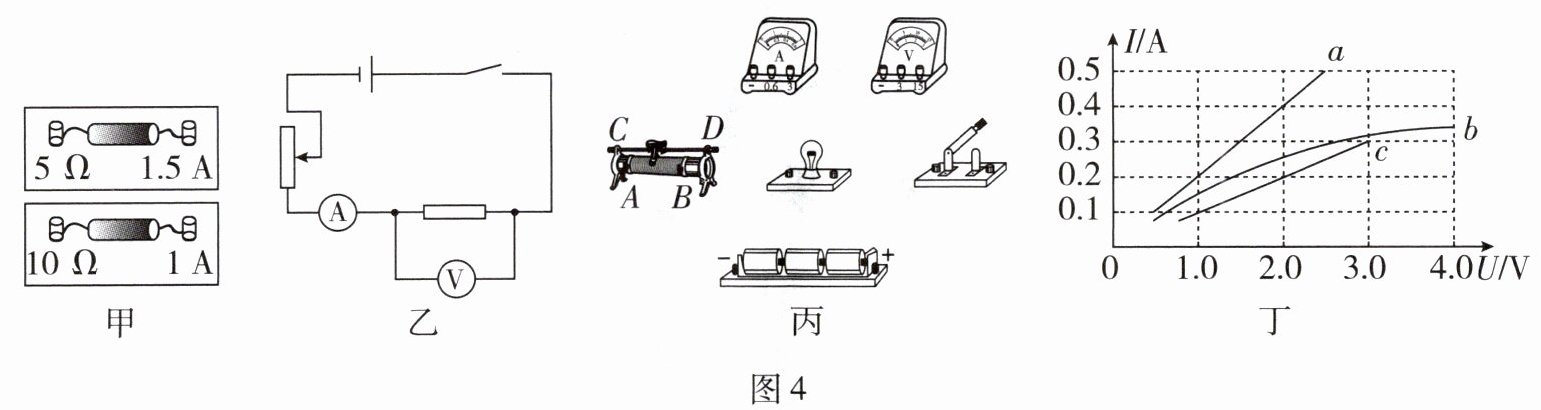

5. 小明要分别测量如图4 - 甲所示的两个定值电阻和规格为“$ 3.8\space V $”的小灯泡的电阻，电源电压恒为$ 4.5\space V $。
(1) 在测量小灯泡电阻时，仅将图4 - 乙中的定值电阻更换为小灯泡进行实验，请参照图4 - 乙，用笔画线表示导线，在图4 - 丙中连接好测量小灯泡电阻的实物电路。
(2) 正确连接电路后，若灯丝烧断，则闭合开关后电流表指针不偏转，电压表指针偏转。(均选填“偏转”或“不偏转”)
(3) 小明根据实验数据分别作出了$ a $、$ b $、$ c $三条$ I - U $图线，如图4 - 丁所示。
①表示$ 5\space \Omega $定值电阻$ I - U $图线的是a，表示$ 10\space \Omega $定值电阻$ I - U $图线的是c。(均选填字母)
②表示小灯泡灯丝电阻$ I - U $图线的是b(选填字母)，你判断的依据是灯丝电阻会随温度的升高而增大，故通过小灯泡的电流与其两端的电压不成正比。

答案：
5.

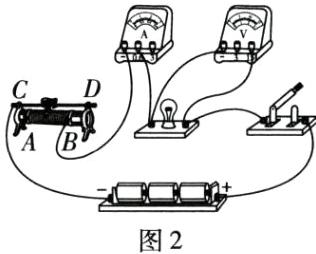

(1)如图2所示

(2)不偏转　偏转
(3)①a c ②b 灯丝电阻会随温度的升高而增大，故通过小灯泡的电流与其两端的电压不成正比
