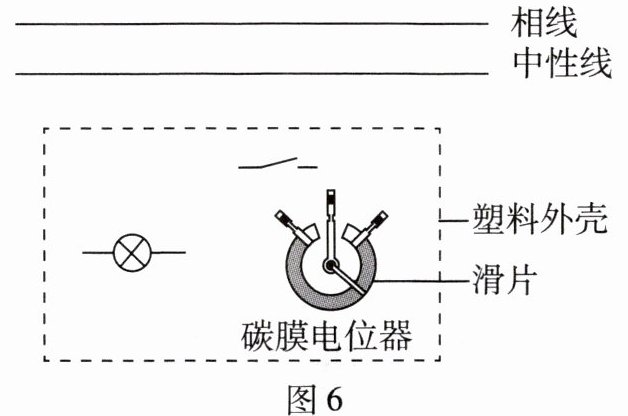

6. 如图 6 所示，小周用碳膜电位器设计了一个可调亮度的电灯，为了安全，她把电路元器件安装在塑料外壳内。请根据安全用电原则，把各元器件连入家庭电路中，要求：滑片顺时针转动时电灯变亮。如图6所示

答案：

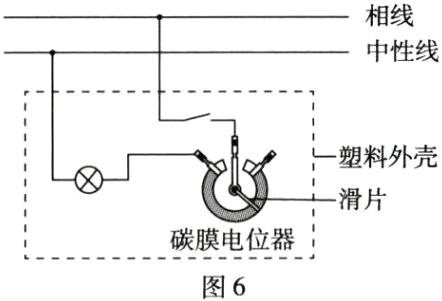

如图6所示

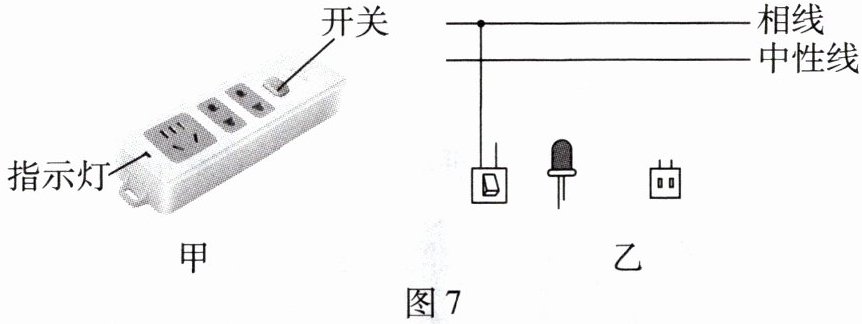

7. 图 7 - 甲是一个带开关和指示灯的插线板，按下开关后，指示灯会发光，插孔能够提供工作电压；若指示灯损坏，插孔仍能正常工作。请根据上述说明，在图 7 - 乙中画出开关、指示灯和插孔的连接方式，并与电源线接通。

答案：
如图7所示
相线
中性线

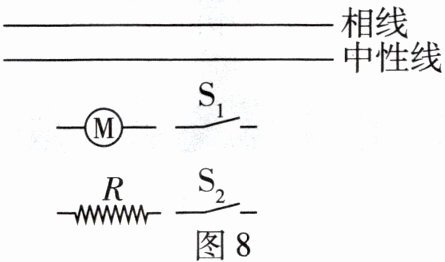

8. 图 8 为吹风机工作时的电路示意图，其中ⓜ是电动机，R 是电热丝，S₁、S₂ 是开关。请按照安全用电原则将电路补充完整。要求：①吹风机既能吹冷风也能吹热风；②电热丝 R 不能独立工作，即当电热丝 R 发热时，一定有风吹出。

答案：
如图8所示
相线
中性线
S1
M
S2
R

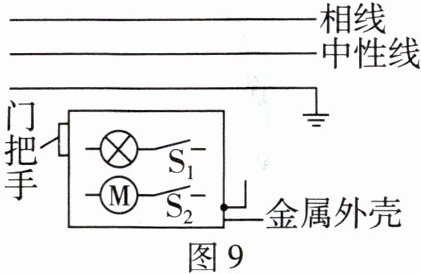

9. 图 9 为冰箱工作时的部分电路示意图。冰箱内照明灯由开关 S₁ 控制，压缩机 M 由开关 S₂ 控制。根据题意，将图连接完整，并符合安全用电原则。

答案：
如图9所示
相线
中性线
门
把
S1
M
S2
手
金属外壳

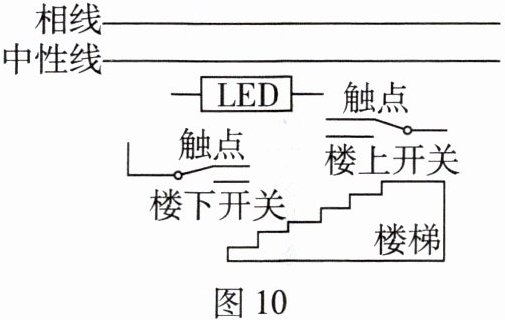

10. 小明想用两个单刀双掷开关、一个 LED 和若干导线，设计一个楼梯灯电路，无论是楼上还是楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼上开灯到楼下关灯。请你根据小明的设计意图，用笔画线表示导线完成图 10 中的电路。

答案：
如图10所示
相线
中性线
LED 触点
触点
楼下开关 楼上开关
楼梯
