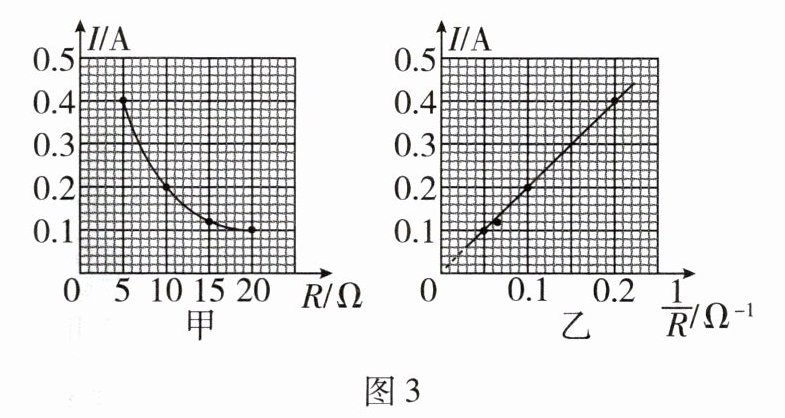

3. 创新设计 在“探究电压一定时电流与电阻的关系”实验中，电路中分别接入不同电阻的定值电阻，调节滑动变阻器的滑片控制电压表示数不变，将电流表示数和电阻记录在下表中。小明和小聪根据表格数据分别作出图3所示的$I-R$图像和$I-\frac{1}{R}$图像。
|数据序号| $R/Ω$ | $I/A$ |
|----|----|----|
| 1 | 5 | 0.4 |
| 2 | 10 | 0.2 |
| 3 | 15 | 0.12 |
| 4 | 20 | 0.1 |
(1) 分析数据时，小聪认为第3组数据不合理，他的理由可能是第3组电流与电阻的乘积与其他组乘积不相等。
(2) 分析图像可知，乙(选填“甲”或“乙”)图像可以更直观地得到“电压一定时电流与电阻成反比”的结论。
(3) 小明和小聪对实验进行了反思，认为若换用两个定值电阻，增加两组数据，使乙图像中的数据点分布合理，绘出的图像可以更好地反映电流与电阻的关系。实验室有电阻为$4Ω$、$7Ω$、$12Ω$、$18Ω$的定值电阻，选用4 Ω、7 Ω(选填“$4Ω$、$7Ω$”或“$12Ω$、$18Ω$”)的定值电阻可以实现目的。

答案： 3.
(1)第3组电流与电阻的乘积与其他组乘积不相等
(2)乙　
(3)4 Ω、7 Ω

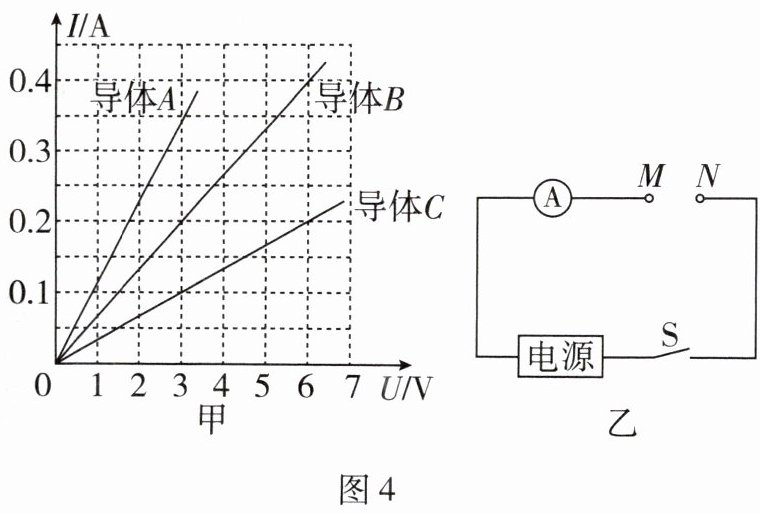

4. 教材改编 图4-甲是导体$A$、$B$、$C$的$I-U$图像，现把它们分别接入图4-乙中的$M$、$N$两接线柱之间，闭合开关，电源电压恒为$3V$。
(1) 将导体$C$接入电路，通过导体$C$的电流为0.1$A$。
(2) 将导体A(选填“$A$”“$B$”或“$C$”)接入电路时，电流表示数最大，你判断的依据是由图像可知,当三个导体两端的电压均为3 V时，通过导体A的电流最大，故导体A接入电路时电流表示数最大。
(3) 若电源电压可调，将导体$A$、$B$、$C$分别接入电路，并调节电源电压使电流表示数相同，则导体C(选填“$A$”“$B$”或“$C$”)接入电路时，电源电压最大。

答案： 4.
(1)0.1　
(2)A　由图像可知,当三个导体两端的电压均为3 V时，通过导体A的电流最大，故导体A接入电路时电流表示数最大　
(3)C
